ETH-68：面向 Linux 的以太网音频接口

eth68 是一款面向 Linux 的以太网音频接口。

超低延迟：在 48 kHz 采样率、64 样本缓冲下，往返延迟仅为 3.620 毫秒
可扩展：可同步多台设备以增加通道数量，而无需增加音频往返延迟
6 路 1/4 英寸 TRS 接口的平衡线路电平输入
8 路 1/4 英寸 TRS 接口的平衡线路电平输出
支持 48 kHz 和 96 kHz 采样率
采用 Burr-Brown PCM3168A 编解码器
支持 DIN MIDI 连接
1U 19 英寸机架式机箱

与 JACK 配合使用

eth68 在 STM32H7 微控制器上运行定制的裸机固件，用于模拟 netJACK 主端点。要与 eth68 交换音频数据，请使用 netone 后端启动 JACK 服务器：

jackd -d netone

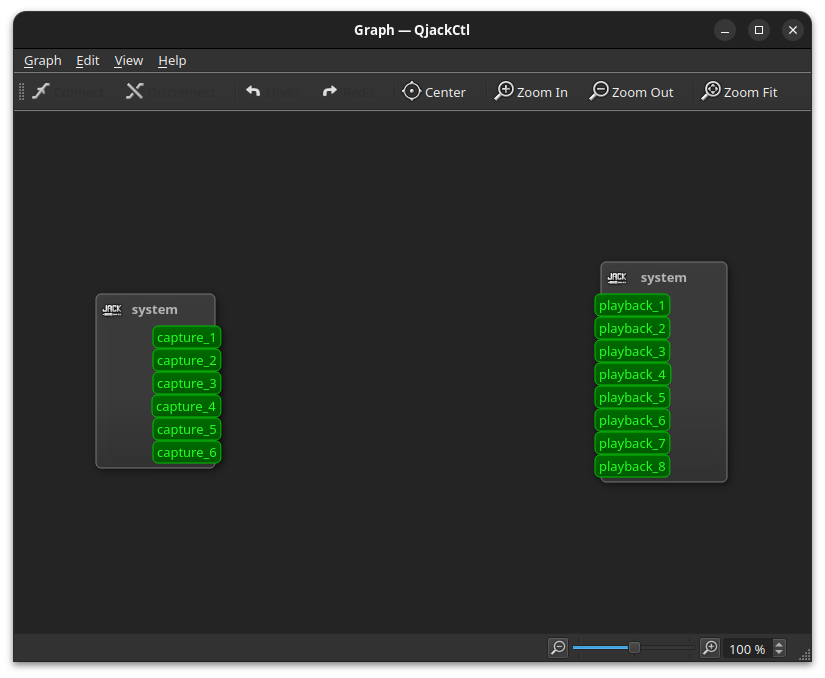

当收到 eth68 发送的第一个采集数据包时，JACK 将创建映射到物理 eth68 IO 的 IO 端口：

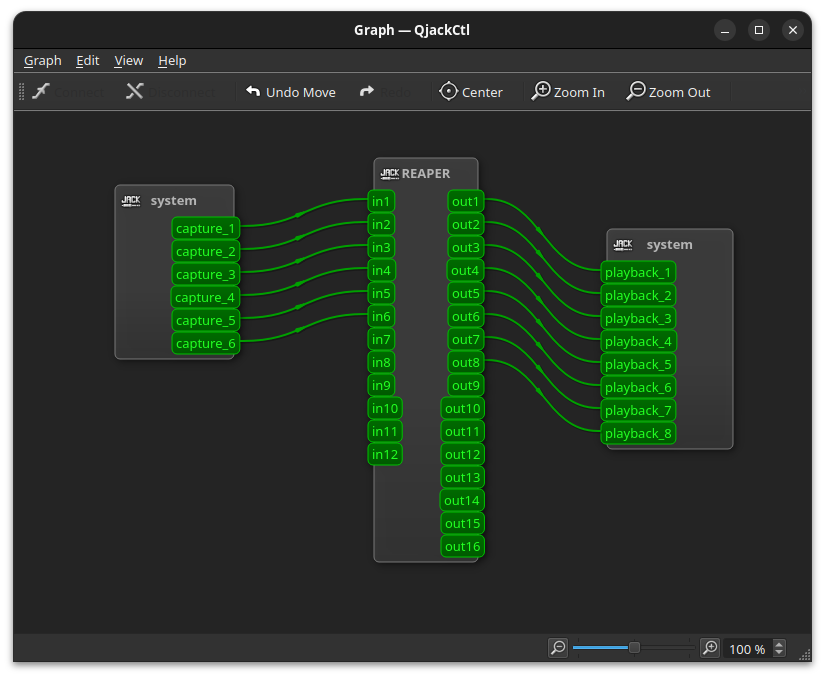

启动支持 JACK 的应用程序并将其连接到 eth68 的 IO：

与 PipeWire 配合使用

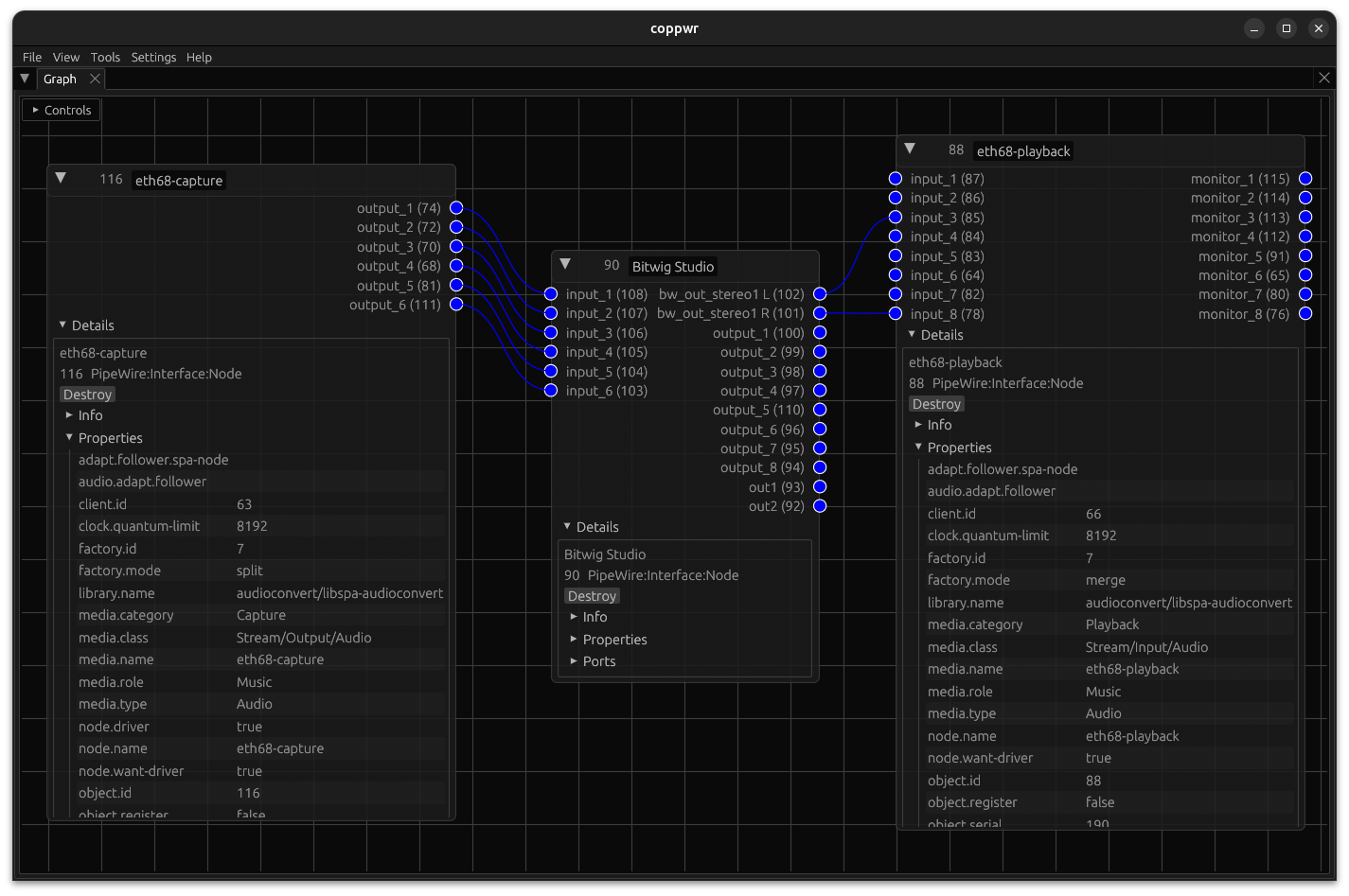

也可以使用 pw-eth68 客户端直接接入 PipeWire 会话。该 PipeWire 客户端实现了与使用 netone 后端的 JACK 服务器相似的行为。启动支持 PipeWire 的应用程序并将其连接到 eth68 的 IO：

音频延迟

音频延迟是音频信号在遍历音频硬件和软件层时产生的可感知延迟。这种延迟来源于硬件和软件中的缓冲机制，以及音频编解码器中数字滤波器的群延迟。可以通过环回线测量往返音频延迟。在音频延迟较大的系统中，按下 MIDI 键盘按键到从软件合成器听到声音之间会存在明显的延迟。多项实验确定的延迟感知阈值在 5 到 20 ms 之间，具体取决于聆听环境。

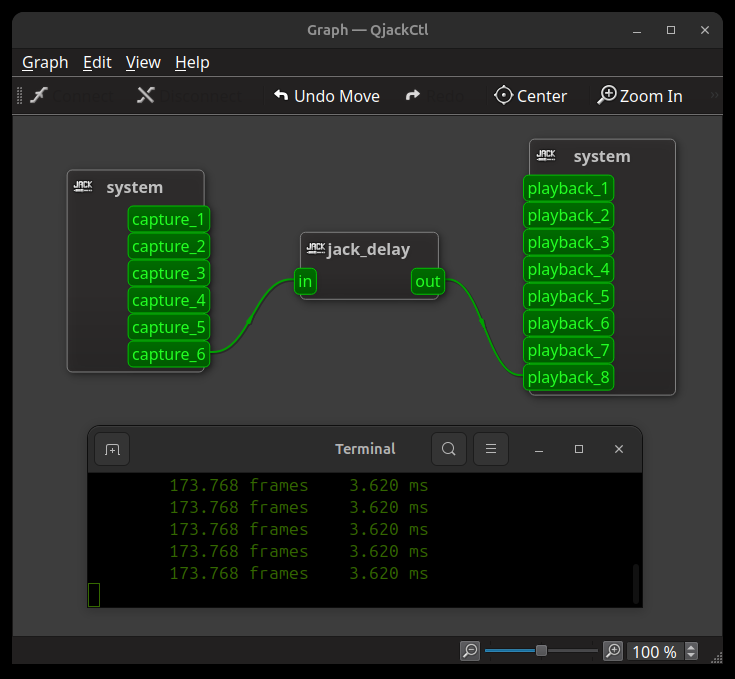

在 48 kHz 采样率、64 样本缓冲大小的设置下，eth68 的往返音频延迟为 3.620 毫秒，该数据是通过 jack_delay 工具和环回线测量得到的：

下表汇总了 eth68 在 48 和 96 kHz 采样率下不同缓冲大小的往返延迟测量结果¹ ²（使用 jack_delay）：

[1] 这些测量是在同步模式下运行 jackd 获得的，命令为 jackd -S -d netone。

[2] 如果改用 PipeWire 客户端 pw-eth68，测得的往返延迟（使用 pw-jack jack_delay）与此处完全一致。

	32	64	96	128	256
48 kHz	2.288 ms	3.620 ms	4.954 ms	6.287 ms	11.621 ms
96 kHz	1.148 ms	1.814 ms	2.480 ms	3.147 ms	5.814 ms

与 RME HDSPe AIO Pro PCIe 声卡对比³：

[3] 测量数据来源于此处

	32	64	96	128	256
48 kHz	-.--- --	3.62 ms	-.--- --	6.28 ms	11.62 ms
96 kHz	-.--- --	2.14 ms	-.--- --	3.48 ms	6.14 ms

eth68 在 48 kHz 下的延迟表现与 RME 声卡相当，在 96 kHz 下甚至比它还低 0.33 ms。

多设备同步

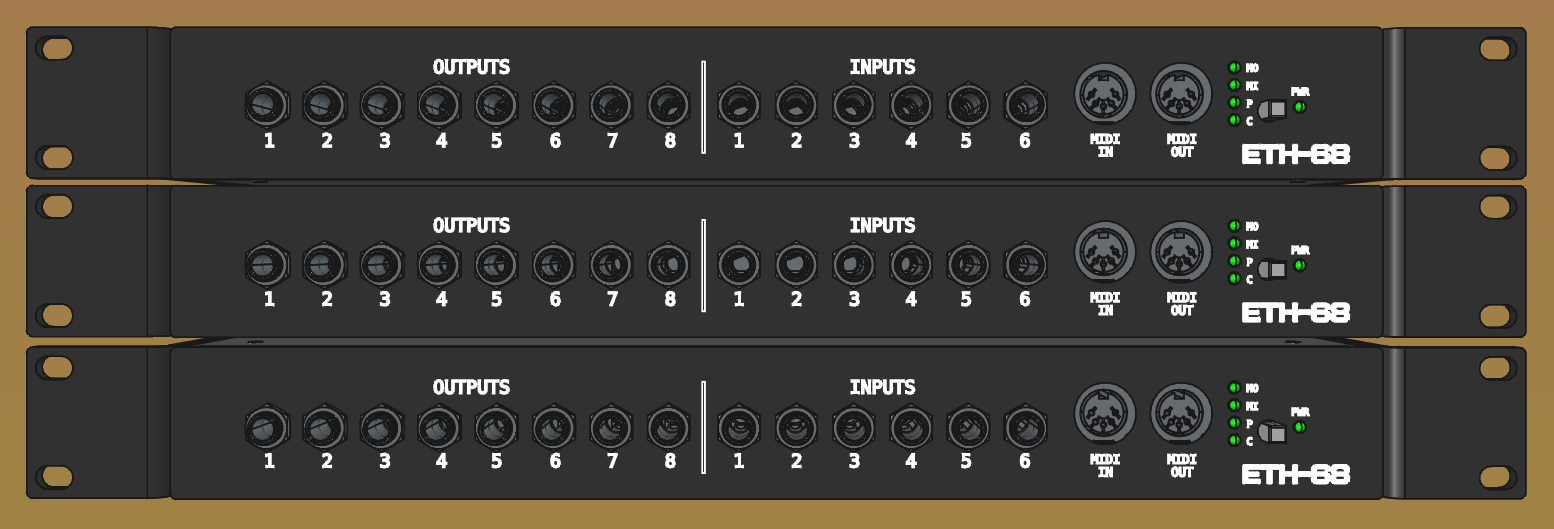

可以将多台 eth68 同步工作以增加通道数。同步方式如下：

共享高频（HF）时钟。其中一台 eth68 作为时钟主机，产生的高频时钟通过 BNC 线缆以菊花链方式连接到其他 eth68 设备。共享高频时钟可以消除设备间的采样漂移。
通过 eth68ctl.py 发送 UDP 广播同步命令，消除设备间的采样偏移。所有设备会在约 1 个采样周期内（48 kHz 下为 20.8 微秒）收到同步广播消息，并立即重启各自的 DMA 传输。这样设备间的采样偏移就被控制在 -1、0 或 +1 个采样之间。

由于 netjack 本身并不支持在多个主机之间合并/拆分数据，通过 JACK 接口进行多设备运行需要借助一个中间代理程序 eth68proxy。eth68proxy 负责把多台 eth68 的采集包合并成一个更大的 netjack 兼容采集包，同时也把 netjack 传来的大播放包拆分成小包，分发给每台 eth68 设备。

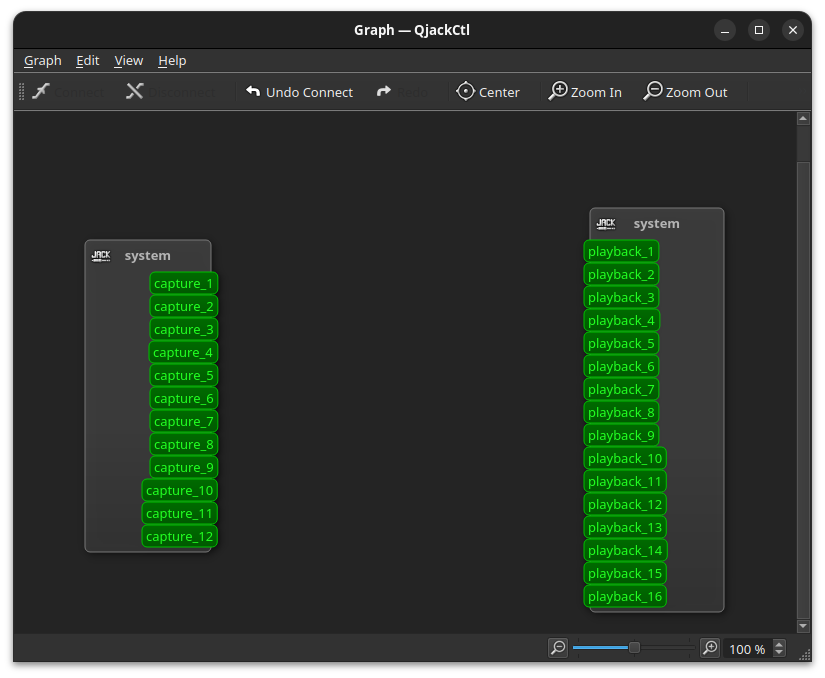

在两台已同步的 eth68⁴ 上运行 eth68proxy 后，netjack 会自动检测到翻倍的通道数并创建相应的 JACK 端口：

[4] 我目前只焊接了两块 eth68 PCB，所以多设备同步只在两台设备上测试过。我认为这套方案应该能扩展到 4 到 8 台设备，但还需要更多的组装和测试来验证。

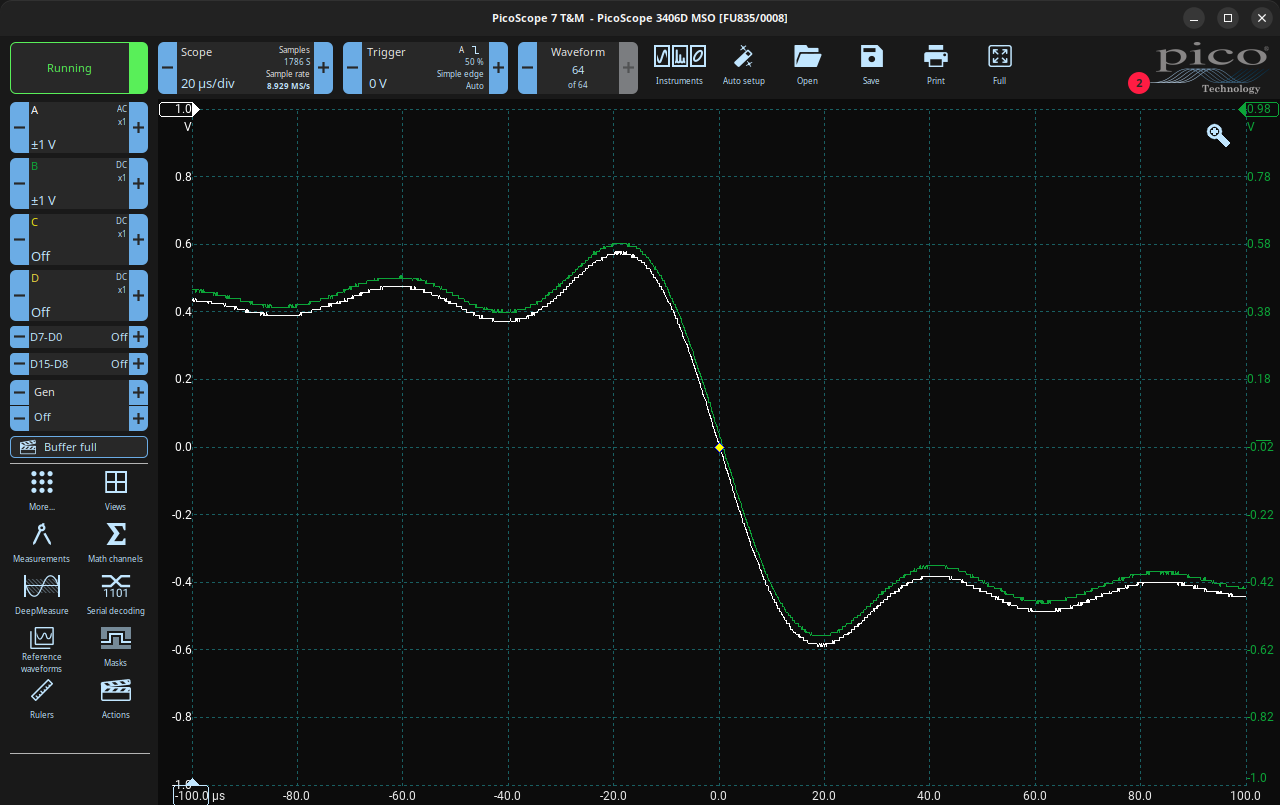

下面的示波器截图展示了两台已同步设备各自的输出，两路信号都来自 Reaper 中同一个锯齿波振荡器：

上图中，示波器以锯齿波的下降沿触发，绿色波形为便于观察上移了 20 毫伏。两条波形对齐误差小于 1 微秒，即 48 kHz 下 1/20 个采样。

当使用多台同步的 eth68 时，往返音频延迟与单台 eth68 相同。我们将第一台设备的输出回环到第二台同步设备的输入，并运行 jack_delay 进行了验证。通过 eth68proxy 的额外跳转会给处理延迟带来微小开销，但在我的系统上这一开销尚不显著，不会造成可测量的 xrun（欠载/过载）频率增加。

使用 PipeWire 接口时，pw-eth68 负责管理来自/去往多台 eth68 的数据流，因此无需 eth68proxy。

处理延迟

处理延迟是指完成一块音频缓冲区全部处理所需的时间。处理延迟必须小于截止时间，否则会发生 xrun（欠载或过载），导致可听见的音频瑕疵。在没有 xrun 的情况下，处理延迟是不可听见的。可以通过多种方式降低和控制处理延迟，例如：优化宿主操作系统的响应性、使用性能更高的宿主机电脑等。

eth68 生成一个 3.3 V 的数字信号 LATMON，用于测量和调试处理延迟。该信号可从后面板的 BNC 接口获取。示波器上的显示如下：

一旦采集 DMA 缓冲区中有可用数据，LATMON 立即跳高。当 eth68 完成将接收到的播放数据拷贝到播放 DMA 缓冲区后，LATMON 跳低。因此，LATMON 的脉宽能准确衡量每个周期的总处理延迟，并受数据路径中所有环节的影响：微控制器的处理延迟、网络传输延迟、宿主 OS 延迟、DAW 中的信号处理延迟等。

对 LATMON 脉宽进行实时直方图统计，可以直观感受处理延迟及其相关抖动：

上图中的垂直虚线位于 1333 微秒处，即 48 kHz 下 64 个采样缓冲区的截止时间。若脉冲宽度落在虚线上或其右侧，就会导致 xrun 错误。典型周期的处理延迟约为 625 微秒，因此距离截止时间还有 708 微秒的余量（超过 50%）。上述数据是在 Bitwig 运行中等 DSP 负载的项目时捕获的。

我们可以通过运行 stress -c 6 启动一些高负载任务来人为恶化延迟性能。这会使主机系统响应变慢，因为其忙于繁重的任务，从而将 LATMON 脉冲宽度分布推向截止时间附近：

网络配置

eth68 默认将捕获数据包发送到 12.12.12.10:3000。最简单的入门方式是直接设置主机 IP 为 12.12.12.10，然后运行 jackd -d netone。对于其他配置，可以使用 eth68ctl.py 脚本调整 eth68 的网络设置。

使用 eth68ctl.py 查询 eth68 设置：

python eth68ctl.py 12.12.12.10 query

输出结果：

--------------------------
header: 2820800604
board_id: 3407900
source_ip: 12.12.12.100  (202116196)
netmask_ip: 255.255.255.0  (4294967040)
gateway_ip: 12.12.12.1  (202116097)
destination_ip: 12.12.12.10  (202116106)
destination_port: 3000
mode: 0
period_size: 64
sample_rate: 48000
capture_channels: 6
playback_channels: 8
footer: 2603798065

从输出可以看到，eth68 的 IP 地址是 12.12.12.100，它将捕获数据包发送到 12.12.12.10:3000。

ethc68ctl.py 的第一个参数是主机在与 eth68 共享局域网连接的网络接口上的 IP。eth68ctl.py 使用此接口上的广播 UDP 来控制 eth68。使用广播 UDP 可确保即使网络配置错误，通信也始终可行。

可以使用 "set" 子命令修改设置。例如，将目标 IP 更改为 12.12.12.50：

python eth68ctl.py 12.12.12.10 --board_id 3407900 set destination_ip 12.12.12.50

eth68ctl.py 也可用于修改采样率等非网络相关的设置：

python eth68ctl.py 12.12.12.10 --board_id 3407900 set sample_rate 96000

网络硬件

建议为 eth68 使用一个独立、与外部流量隔离的专用局域网。普通网络设备就能获得很好的效果，无需支持 AVB/TSN 的以太网硬件。多设备组网时推荐使用 1G 以太网交换机。eth68 以 100M 全双工模式连接，但主机与交换机之间使用 1G 全双工链路可以降低处理延迟。如果只用单个 eth68，可以不经交换机直接连接主机的网卡。

效果在很大程度上取决于主机的网卡。Intel I210 网卡表现出色，2026 年 PCIe 版价格在 15-30 美元。选择网卡的一个关键因素是其中断行为可以调整。网卡通常会实现某种形式的中断合并（interrupt coalescing），这可能与实时应用不兼容。Intel I210 似乎采用了较为合理的默认中断合并策略，因为使用默认设置时 eth68 的音频就很流畅。不过，通过延迟调试监视工具发现，用以下命令修改中断合并超时后，处理延迟可以降低整整 175 us（占截止时间的 13%）：

ethtool -C enp9s0 rx-usecs 0

音频测量

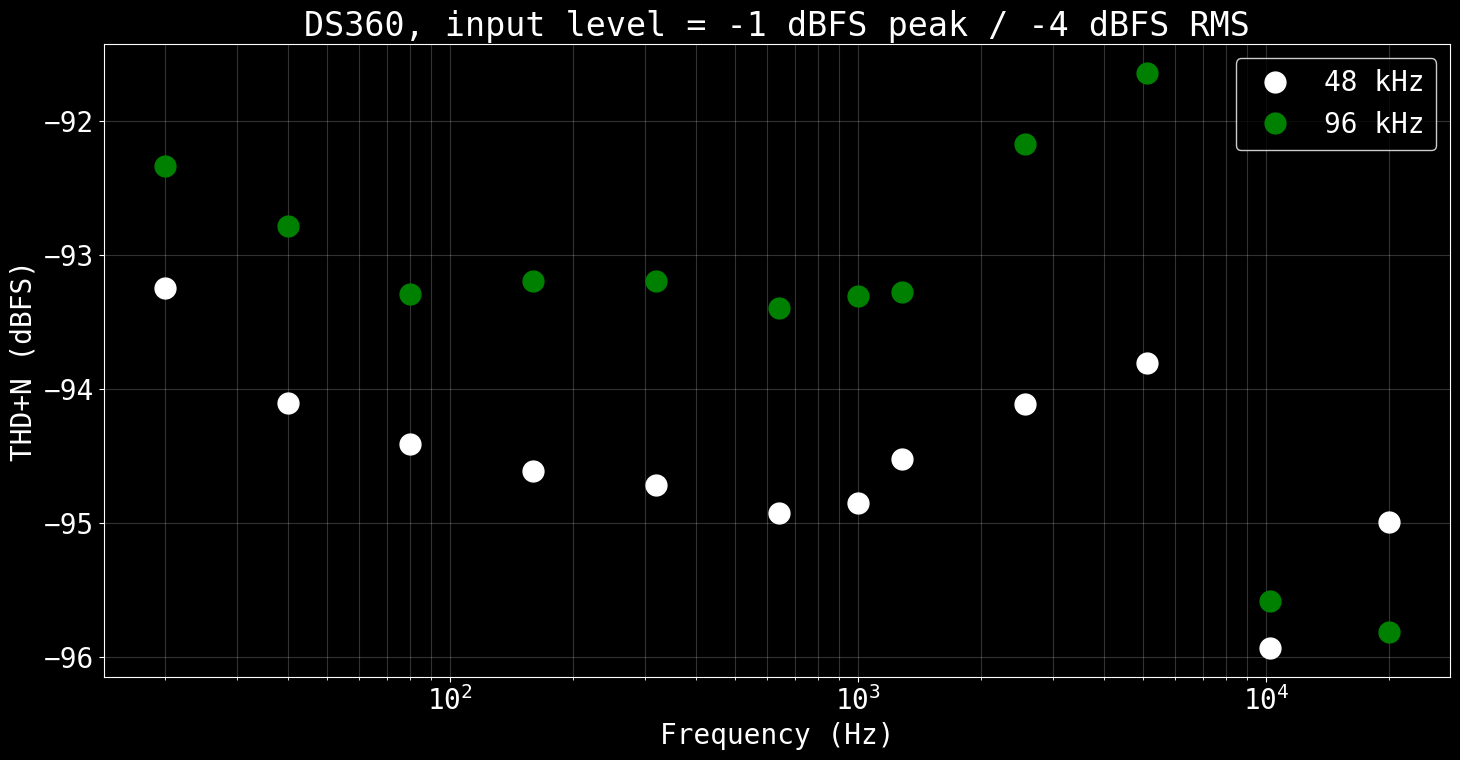

我使用 Stanford Research DS360 超低失真函数发生器测量了（差分）输入的 THD+N 性能：

按照 AES17 标准，对 -1 dBFS 峰值输入信号施加陡峭的 20 kHz 低通滤波器，并在基频处施加 Q = 5 的陷波滤波器进行数字滤波。PCM3168A 数据手册标称在 48 kHz 采样率下 1 kHz 的 THD+N 典型值为 -93 dB。我在 1 kHz 实测的 THD+N 为 -94.8 dBFS（0.0018%）。

注意，10 kHz 附近 THD+N 的突然改善，是因为二次谐波落入了 20 kHz 低通滤波器的阻带。

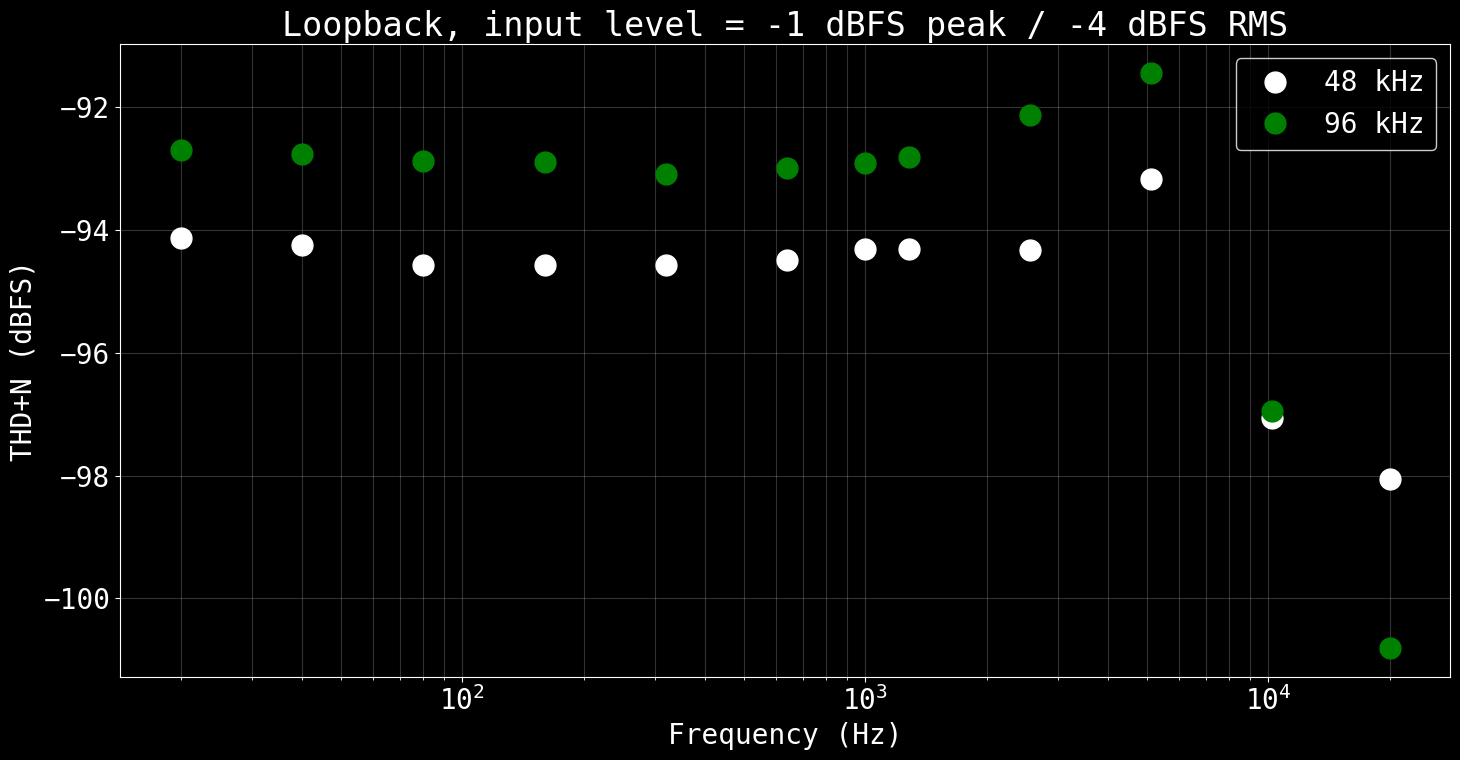

可惜手头缺乏足够灵敏的测试仪器来测量输出的 THD+N（总谐波失真加噪声）。作为替代，我使用 eth68 的输入端，在回环配置下分析 eth68 的输出性能。由于输入端的 THD+N 会贡献给回环路径的 THD+N，这项测量实际上给出了输出性能的下限。

尽管如此，回环 THD+N 与使用 DS360 测得的输入 THD+N 相比，差距仅在 0.5 至 1 dBFS 以内。

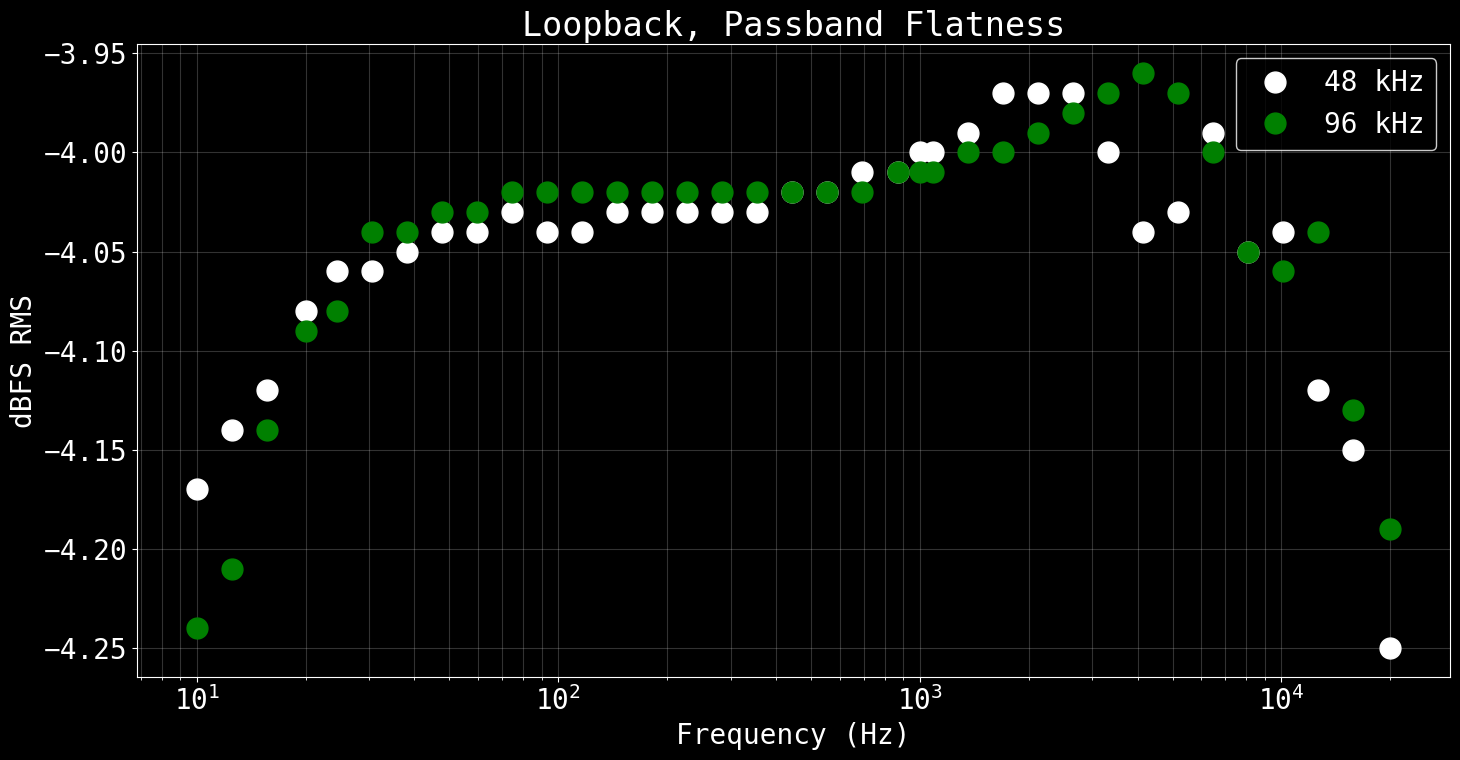

保持回环连接，我进行了一次更精细的频率扫描，以检查通带平坦度：

输入加输出的总通带平坦度为 +/- 0.15 dBFS。

关闭信号发生器，在 20 kHz 带宽内使用 A 计权滤波器测量噪声水平，结果如下：

仅输入，输入端接地：48 kHz 时为 -107.8 dBFS，96 kHz 时为 -110.5 dBFS（A 计权）。
输入 + 输出（回环）：48 kHz 时为 -106.2 dBFS，96 kHz 时为 -108.6 dBFS（A 计权）。

相对于 -3 dBFS RMS 满幅正弦波计算比值，动态范围为：

仅输入，输入端接地：48 kHz 时 DR = -104.8 dBFS，96 kHz 时 DR = -107.5 dBFS（A 计权）。
输入 + 输出（回环）：48 kHz 时 DR = -103.2 dBFS，96 kHz 时 DR = -105.6 dBFS（A 计权）。

macOS 和 Windows

我主要关注 Linux 的兼容性，但 JACK 具有跨平台特性，eth68 能成功被 macOS 和 Windows 上的 JACK 服务器识别。遗憾的是，macOS 和 Windows 上的大多数音频应用并不支持 JACK；macOS 上的 Ableton Live 甚至不知道如何与 JACK 服务器通信。即使某些应用在 Linux 上支持 JACK，在其他操作系统上也不一定能用；例如 Reaper 在 Linux 上支持 JACK，但在 macOS 上不支持。JACK 项目旨在通过捆绑一个名为 "JACK-Router" 的虚拟驱动程序来解决这一问题，该驱动桥接了原生音频驱动接口（macOS 上的 CoreAudio，Windows 上的 ASIO）与 JACK 会话。

JACK-Router 目前的状况：

JACK-Router 目前在 Windows 上可用，详情请见此处。该页面还列出了 Windows 平台上支持 JACK 的应用程序。
由于 macOS 10.15 的更新引入了变更，JACK-Router 在 macOS 上目前处于损坏状态。详情请见此处。

工作台

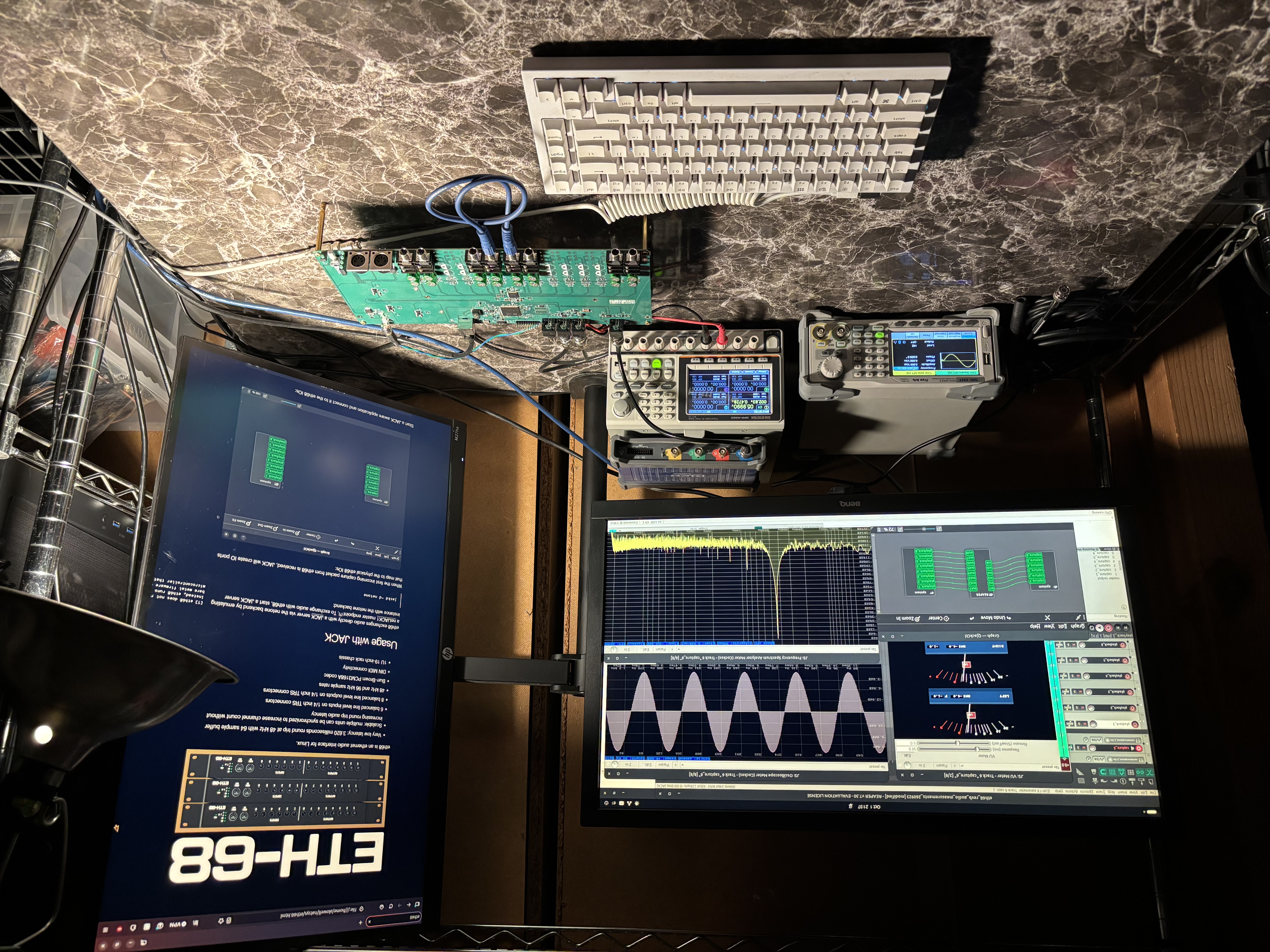

用于回环测试的 eth68 修订版 B PCB 工作台照片：

宿主系统

操作系统：Ubuntu 24.04.3 LTS
内核：6.19.10-2-liquorix-amd64
处理器：AMD Ryzen 7 5700X
主板：ASUS B450-F
交换机：TP-LINK TL-SG608
网卡：Intel I210
