MCP +AIAgent驱动Hypermesh/Optistruct/Hyperview进行结构拓扑优化

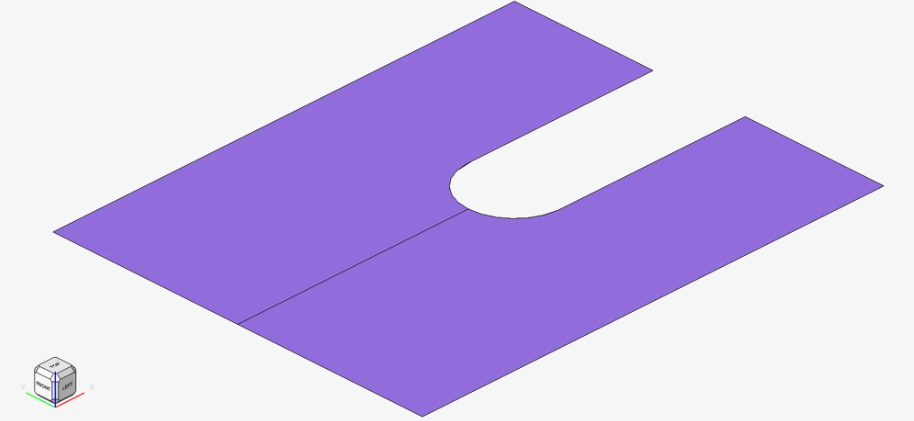

寒露在上一篇文章中，我们尝试用 MCP + AI Agent 驱动 Designcenter 与 Simcenter 3D，探索从几何建模到仿真分析的自动化流程。本篇将沿着这一思路，把 AI 驱动仿真进一步扩展到结构优化场景：通过自然语言指令调用 Hypermesh 完成前处理，使用 Optistruct 执行优化求解，并在 Hyperview 中提取结果、生成分析报告。 本文以结构卡箍概念设计拓扑优化为案例（OS-HM-T 10010 Design Concept for a Structural Clip），介绍如何利用 MCP（Model Context Protocol）与 AI Agent，打通 Hypermesh、Optistruct、Hyperview ，实现从自然语言指令到优化结果交付的全流程闭环。图：卡箍CAD图如何部署 Hyperworks MCP ？部署时，可以在支持 MCP 的 AI 客户端中直接输入下面这段指令进行安装，安装完成后启用这个MCP即可。寒露

请帮我安装这个 MCP：
https://github.com/Cai-aa/CAE-Agent-Hub/tree/main/MCP/HyperWorks

要让 AI 能够驱动 Hypermesh、Optistruct 与 Hyperview，需要将常用操作封装为受控的 MCP Tools，例如：打开与检查模型、创建或修改 DTPL/DRESP1/DCONSTR/DCONADD、导出 Optistruct deck、提交求解、读取 .out/.h3d/.hist 文件、导出单元密度与结果云图并生成报告。部署完成后，AI Agent 不需要模拟鼠标点击，而是通过标准化工具直接调用底层能力，执行更稳定，也便于复用、审计和扩展。AI 驱动 HyperMesh 完成拓扑优化前处理案例采用带 C 形槽的结构卡箍壳单元模型，设计域为一块 100 mm × 80 mm、厚度 1.0 mm 的平面壳板。模型共 1220 个节点、1132 个单元，其中包括 1124 个 CQUAD4 和 8 个 CTRIA3 单元。材料为钢，弹性模量 2.1×10⁵ MPa、泊松比 0.3。优化目标是在满足两个对向端部位移约束的前提下，使设计域体积分数最小。AI Agent 首先调用 Hypermesh 检查模型、材料、属性、载荷和约束：左侧通过三个节点约束必要自由度，避免刚体位移；右侧两个加载节点 1000689 和 1000572 分别施加沿 +y 与 −y 方向的 100 N 载荷。随后将 comp_shell 组件关联的 PSHELL 定义为拓扑优化设计域，并通过 DTPL 生成单元伪密度设计变量。接着定义三个响应：设计域体积分数 VOLFRAC、节点 1000689 的 y 向位移和节点 1000572 的 y 向位移。优化目标为最小化体积分数；位移约束分别为上端节点位移不超过 +0.07 mm、下端节点位移不低于 −0.07 mm。两条约束通过 DCONADD 合并为约束集，并由 DESSUB 挂接到静力子工况。完成设置后，AI Agent 自动检查 DTPL、DRESP1、DCONSTR、DCONADD、DESOBJ 与 DESSUB 的引用关系，保存 Hypermesh 模型并导出 Optistruct 求解文件。所有卡片、参数和检查结果同时写入任务日志，为后续复核保留依据。AI 驱动 Optistruct 求解、Hyperview 后处理与报告生成模型准备完成后，AI Agent 先提交基准线性静力分析，确认约束、载荷和位移方向正确；随后提交 OptiStruct 拓扑优化任务，持续读取迭代状态、体积分数和约束违反情况。求解结束后自动打开 HyperView，提取单元密度、位移、应力和迭代曲线，并将优化前后结果写入统一报告模板。整个过程可以通过一段自然语言指令发起。自然语言输入示例在完成 MCP 部署后，可以直接向 AI Agent 输入下面这段提示词：任务打开当前目录的 cclip.hm，完成结构拓扑优化全流程，并生成西门子模板分析报告 PPT。要求端到端跑通（ANALYSIS COMPLETED → OPTIMIZATION HAS CONVERGED / FEASIBLE DESIGN），0 ERROR；所有截图必须是 Hypermesh / Hyperview 的软件真实截图（GDI PrintWindow 抓取，严禁手绘或 AI 生成）。环境

• 通过 HyperWorks MCP 桥操作 Hypermesh（Profile = Optistruct），用桥的 load_model 载入模型。

• Optistruct 求解前置环境：RADFLEX_PATH 与 PATH 需包含 <Altair>/hwsolvers/common/bin/win64，设置 ALTAIR_HOME=<Altair>，求解器入口 <Altair>/hwsolvers/scripts/optistruct.bat <job>.fem。

• 单位制：mm / N / MPa / t（t-mm-s 一致）。cmd 中路径用 /c/ 前缀。

优化问题定义

• 目标：最小化体积分数（volfrac）

• 约束：开口上节点 Y ≤ +0.07 mm；开口下节点 Y ≥ −0.07 mm

• 设计变量：设计域壳单元的伪密度

• 材料 Steel：E=2.1e5、ν=0.3、ρ=7.9e-9；PSHELL 厚度 1.0

步骤

1. 载入模型，核对并报告：节点数、单元数、组件、单元类型（该 .hm 只含网格 + 空材料，无属性/载荷/约束/子工况 —— 这是教程设计的起点，需自行创建，不是文件损坏）。取网格用 Tcl：节点坐标 hm_getvalue nodes id=$n dataname=coordinates；单元连接 hm_getvalue elems id=$e dataname=nodes（list_entities("element") 不返回连接关系）。

2. 建材料 MAT1（Steel）与 PSHELL 属性（t=1.0），关联到壳网格组件3. 建 3 处 SPC（左上角 DOF3、左边中点 DOF1+2+3、槽孔圆角左侧 DOF2）+ 开口上下端点各 ±100 N（Y 向），建线性静力载荷步 opposing forces4. 先跑基线静力分析，确认 ANALYSIS COMPLETED，记录开口两点 Y 位移量级5. 拓扑优化设置：

• 设计变量用 DTPL（Design Topology Property List，PTYPE=PSHELL）—— 注意 2026.1 已不识别旧版 TOPOLOGY / DESIGN TOPOLOGY 控制卡

• 响应 DRESP1：volfrac（VOLFRAC）；上/下节点 DISP，位移分量用 ATTA 写数值码 2（TY），写字母 Y 会报 ERROR #1066

• 约束 DCONSTR：上 ≤ +0.07、下 ≥ −0.07；DCONADD 合并成约束集

• 目标与挂载写在 Case Control：DESOBJ(MIN)=<volfrac 响应号>、DESVAR=ALL、子工况 DESSUB=<约束集号>

• 拓扑优化不需要 DVPREL1；OUTPUT 块会被忽略，输出请求直接挂 SUBCASE

6. 导出 <job>.fem 并调用 Optistruct 求解7. 监控并报告：error/warning 条数、迭代次数、体积分数历史、最大约束违反百分比、最终状态。若 INFEASIBLE：先判断是卡片问题还是物理量级问题，修正后重算，并在报告"异常说明"中记录后处理与报告

• Hyperview 提取（每次开图强制单视口）：密度等值面（Iso, Current Value 0.3, 末迭代）、单元密度云图、Y 位移云图、von Mises 应力云图（各取迭代 0 与末迭代对照）；由 .hist / .hgdata 绘制迭代收敛曲线；从 .out 提取最终体积分数与迭代数据

• 截图用 GDI 抓窗时必须重试：Hyperview 进程窗口标题形如 Altair Hypermesh ...（不含 "hyperview"），首次常抓不到，需 retry 2–3 次、间隔 6 s。

• 长耗时步骤必须放后台任务，不要用 nohup & 前台等。

• H3D 迭代帧：_des.h3d / _s1.h3d 的 simulation 1 = 迭代 0，simulation 2 = 末迭代 。

• 报告用西门子模板。

• 交付前自检：testzip 无错、页数正确、用 PowerPoint COM 导出全页 PNG 逐页目视复核（查模板光纹遮挡、文字重叠/越界、残留"单击此处添加标题"空占位符）

产物

• 报告、全部截图、cclip_complete.* 结果文件归当前目录；中间脚本放 _work/；
• 另出 cclip案例总结.md（9 节：案例概述 / 教程来源与起始文件 / 几何与网格 / 物理模型与边界条件 / 求解设置 / 求解结果数据 / 结果与分析 / 关键技术要点 / 产物清单与复现命令）

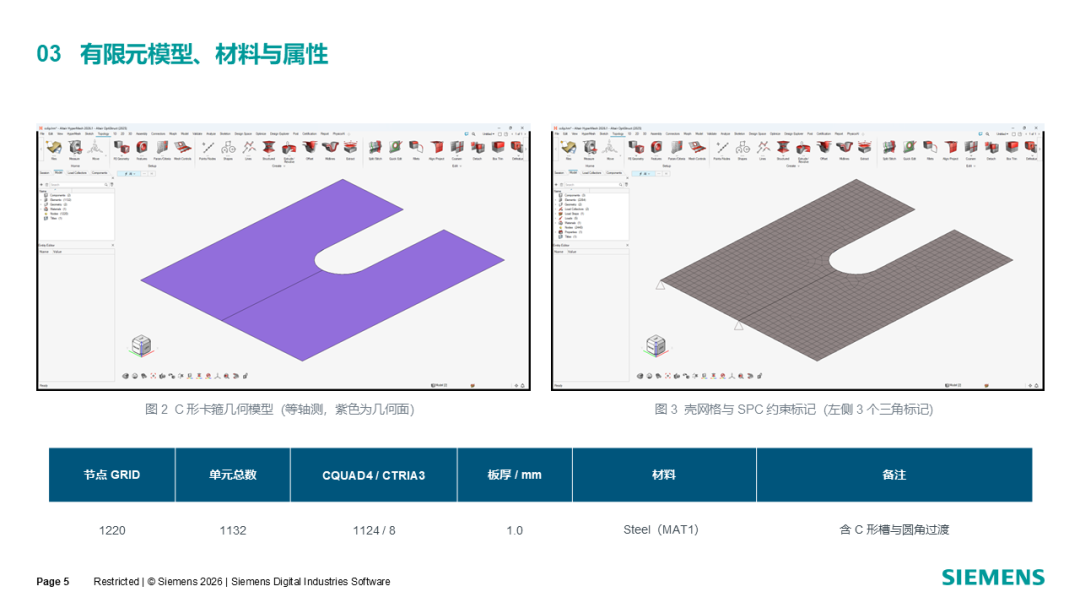

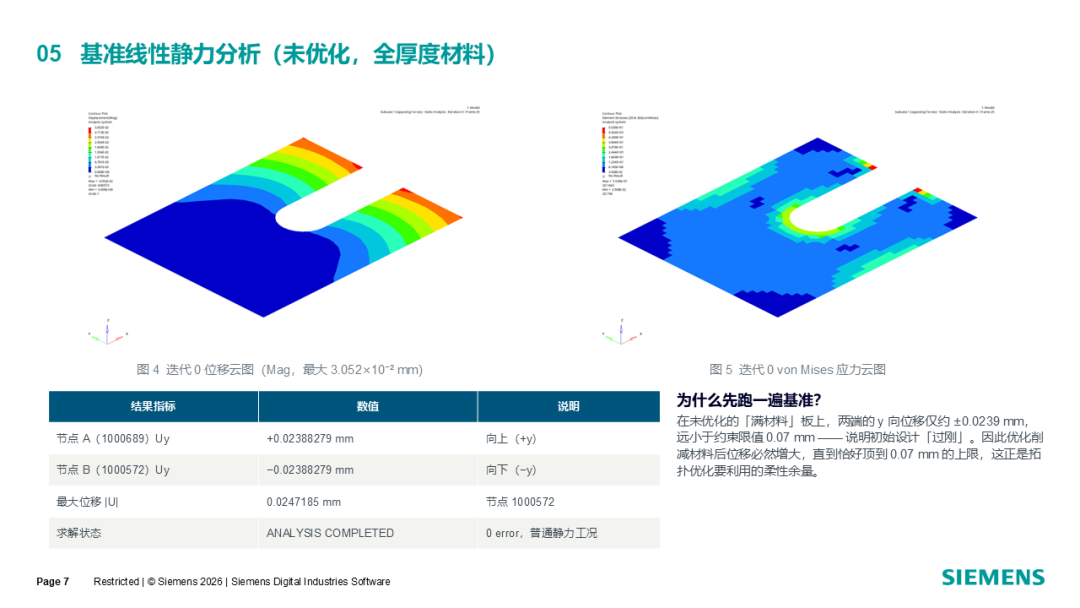

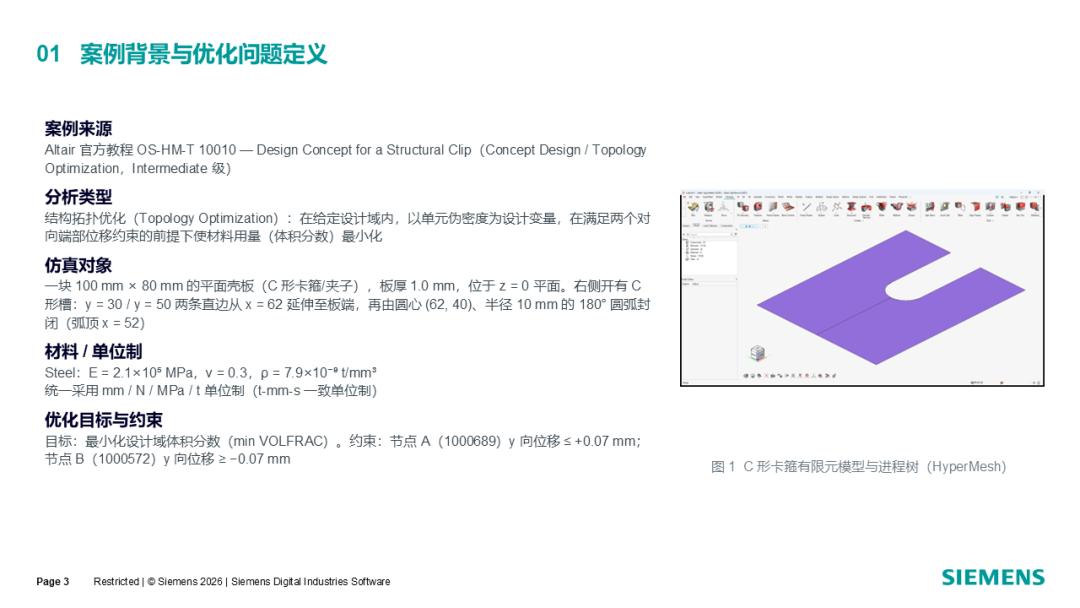

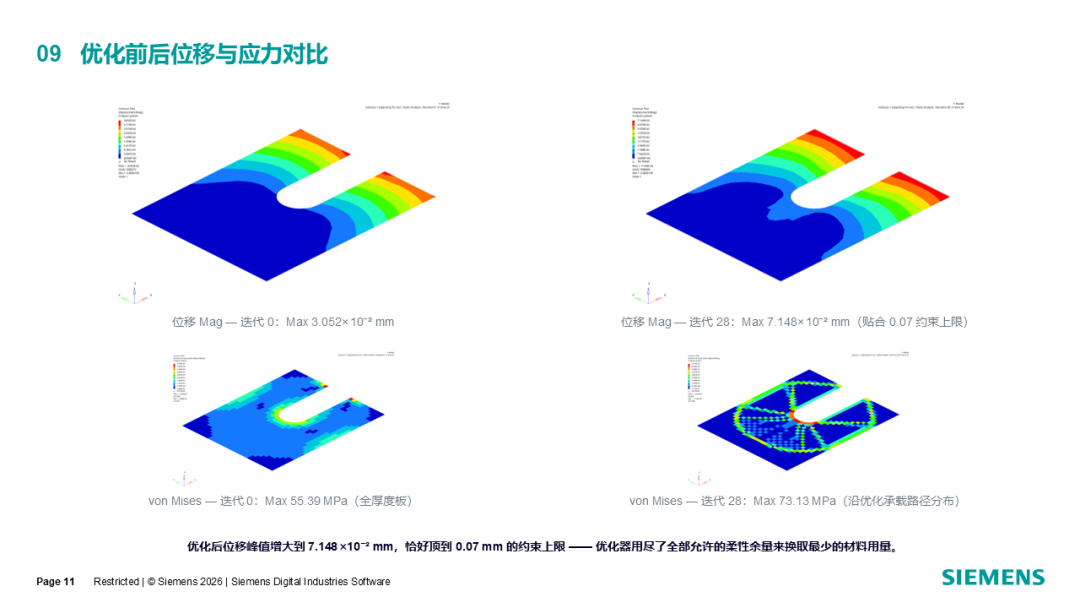

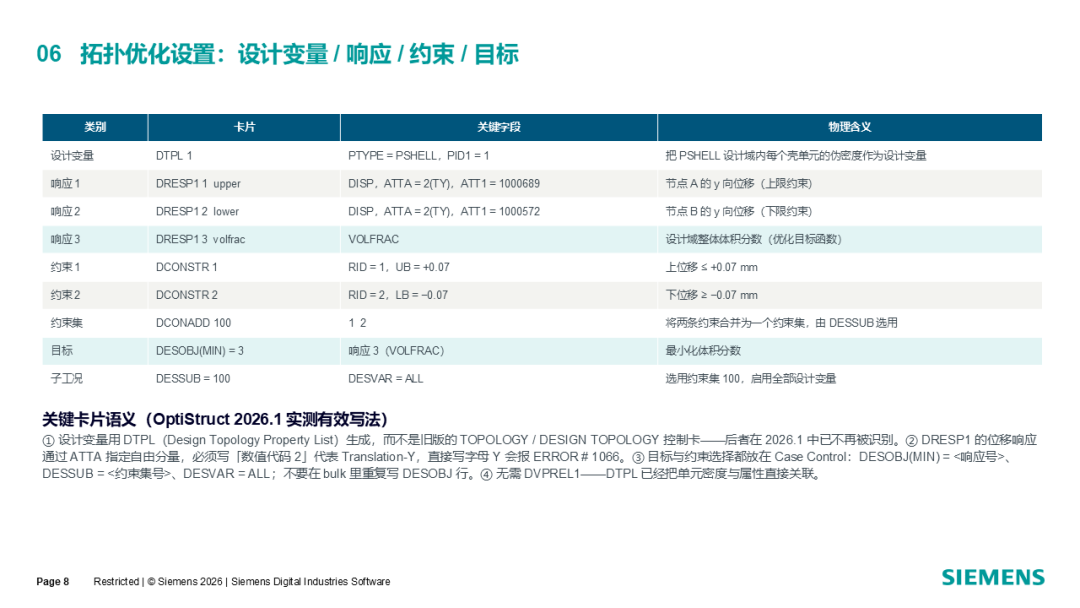

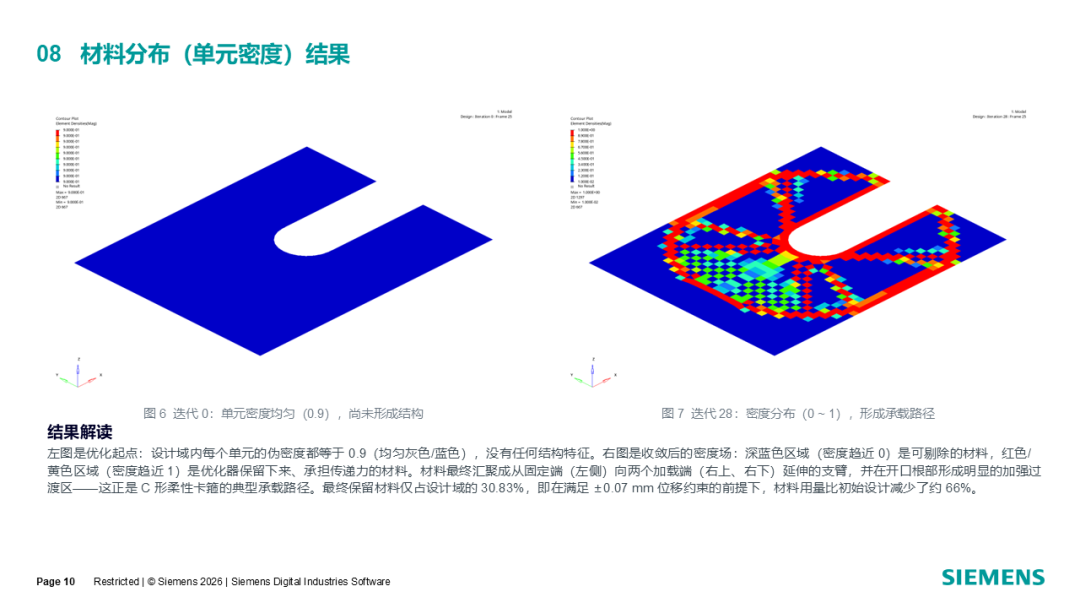

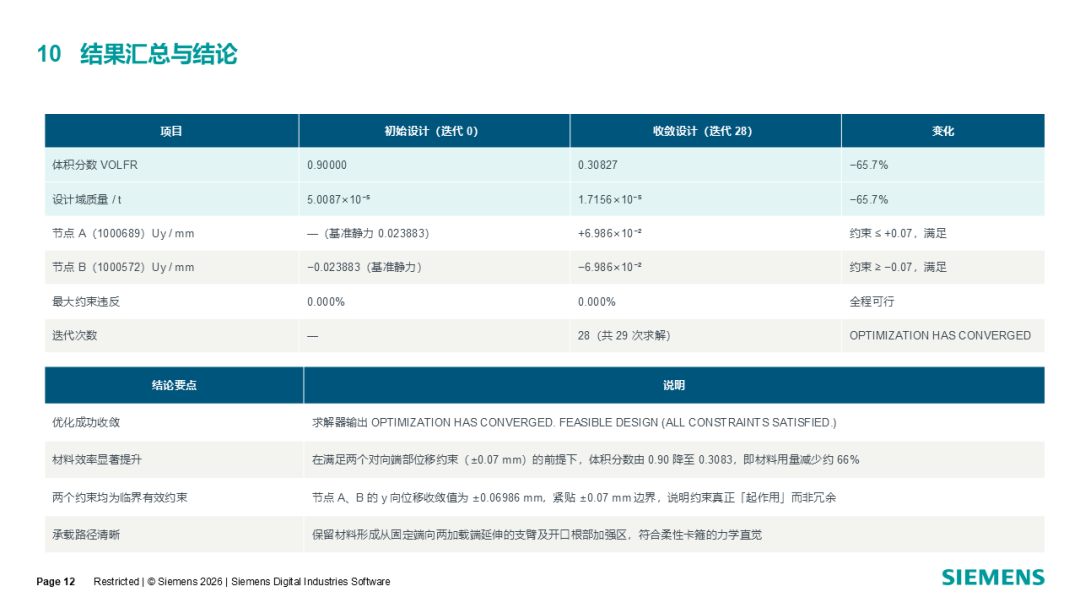

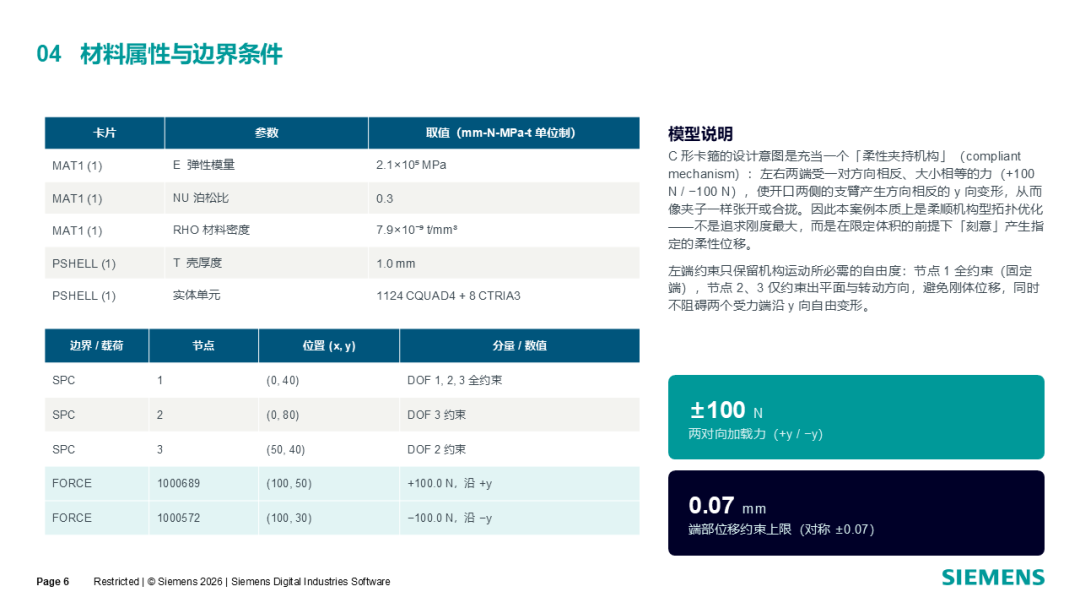

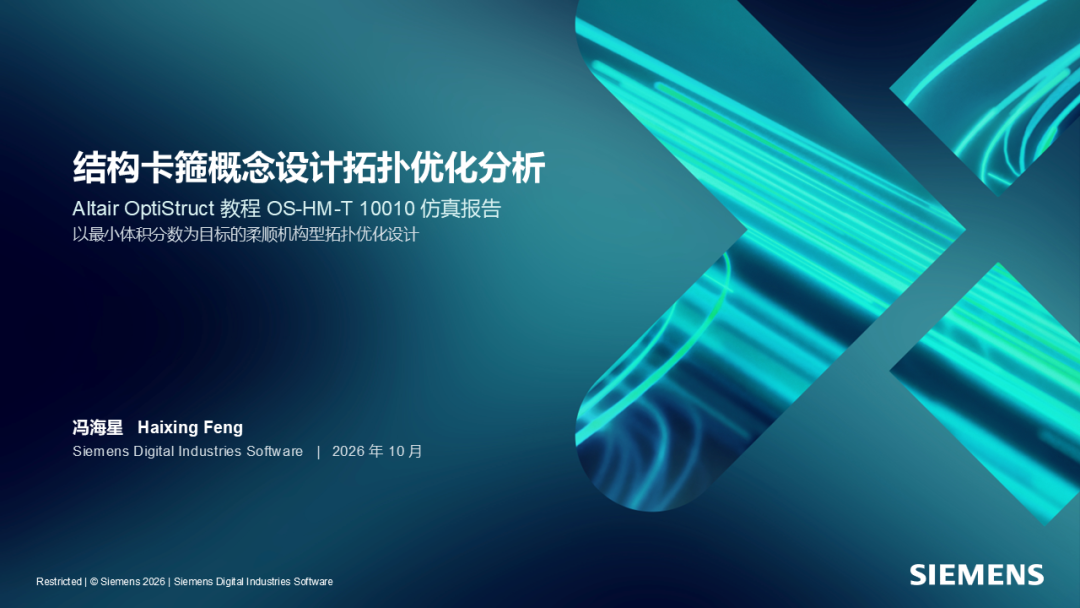

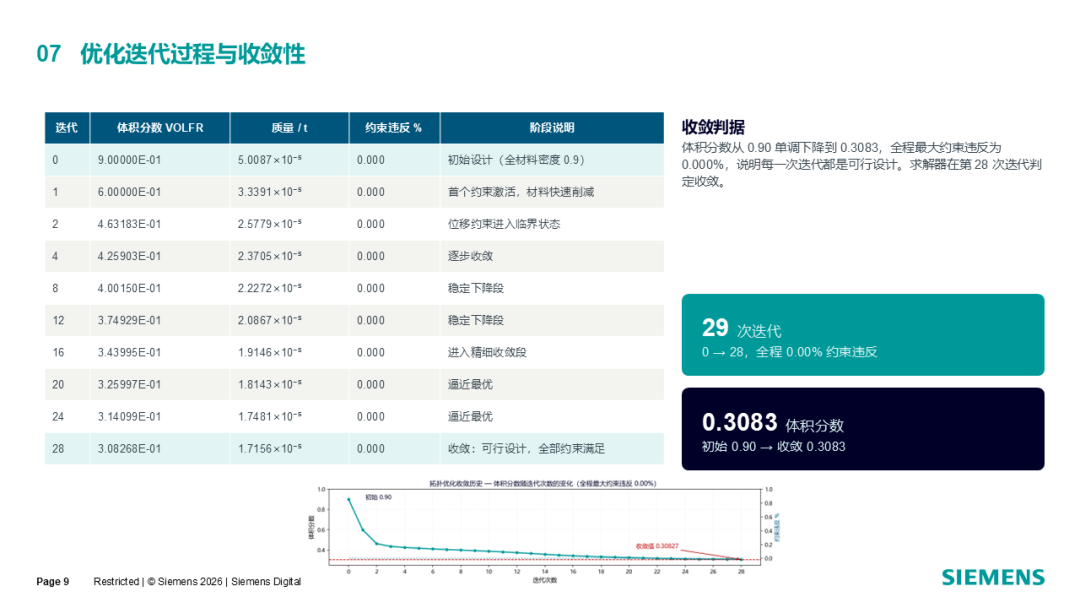

当你使用 AI Agent 完成了一些 Hypermesh、Optistruct 和 Hyperview 案例，并将分析经验沉淀为 Skill 后，提示词就可以大幅简化：寒露打开当前目录的 cclip.hm，按拓扑优化完成分析。 边界条件：开口上下两端点各施加 ±100 N（Y 向对向力），左侧 3 处约束（固定端）。 优化目标 min 体积分数；约束 开口上节点 Y ≤ +0.07 mm、下节点 Y ≥ −0.07 mm。 材料 Steel（E=2.1e5、ν=0.3、ρ=7.9e-9），PSHELL 厚度 1.0 mm。 基于西门子PPT模板生成报告，截图须真软件。AI Agent 驱动软件完成任务后就可以得到如下报告： 下一次我们要用MCP+AI Agent来驱动什么软件呢？
