使用 Python 绘制系统架构设计图

绘制系统架构设计图是技术文档的重要组成部分。随着系统复杂度不断上升，团队内部保持清晰沟通变得越来越关键。

但用画布类的工具从零开始画图，往往效率不高。

好在还有另一种方式：Diagram-as-Code（图即代码）。这种方式下，你不需要动手画，而是用预定义的语法来描述图的各个组件。

目录

• Diagram-as-Code 的优势

• 环境准备与安装

• Diagrams 是什么？

• 你的第一张图

• 如何连接节点与表示数据流

• 对数据流分组

• Clusters（集群）

• Edges（连线）

• 总结

Diagram-as-Code 的优势：

• 改动可以通过版本控制来追踪。

• 省时省力——手动绘图或调整格式都很耗时。

• 大多数 diagram-as-code 工具都内置了常见的技术图标，比如数据库、存储桶、负载均衡器等。

• 可以通过代码在 CI/CD 流水线或文档构建中自动生成图表。

环境准备与安装

本教程将带你使用 Python 的 Diagrams 库来绘制图表。基本环境要求如下：

• Python 3.7+

• 用于安装 Python 包的 pip

• 操作系统中已安装 Graphviz，用于渲染输出图片

• Python 包：

  pip install diagrams


• 一个终端，用于运行文件，比如：

  python diagram.py


Diagrams 是什么？

Diagrams 是一个 Python 库，让你用 Python 代码绘制云系统架构图。它支持 Azure、GCP、AWS 等多种云服务商。

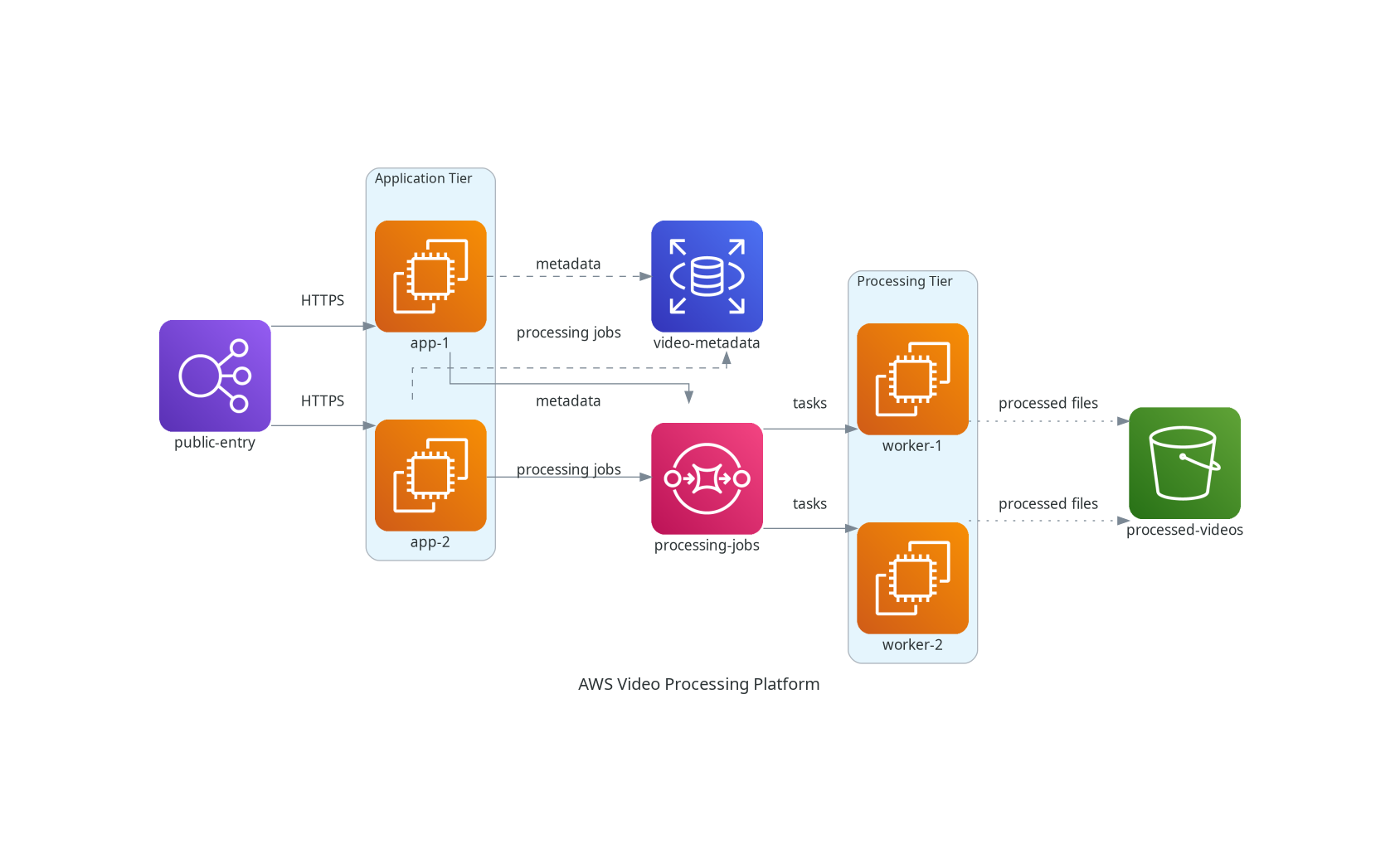

学完本教程后，你就能理解下面这张图是怎么做出来的：

你的第一个图表

首先，请确认已按前提条件完成环境搭建。然后创建一个 .py 扩展名的 Python 文件，并添加以下代码：

from diagrams import Diagram
from diagrams.aws.compute import EC2

with Diagram("Practice Architecture"):
    EC2("api-server")

让我们逐行理解这段程序。

第一步，导入 Diagram：

from diagrams import Diagram

可以把 Diagram 想象成一块空白画布，你绘制的所有内容都放在其中。Diagram 表示一个全局图表上下文。

接着导入节点类型。节点（node）代表架构中的一个组件。例如，ECS、Lambda、Service 和 Firewall 都是资源类型。

from diagrams.aws.compute import EC2

节点对象由三部分组成：提供商（provider）、资源类型（resource type）和名称（name）。在上面的示例中，EC2 是一个由 aws 提供商提供的、属于 compute 资源类型的节点。

这行代码从 AWS 计算组导入 EC2 节点。我们将使用该类来创建 EC2 节点。

diagrams.aws.compute 是导入路径，它指明了 EC2 图标的所在位置。

diagrams
└── aws
    └── compute
        └── EC2

你可以在这里探索更多提供商的官方节点类型。

假设你想在图表中使用 AWS 的 Analytics 组件。首先，从上面列出的节点类型清单中搜索 Analytics。你的导入语句应如下所示：from diagrams.aws.analytics import Analytics。

然后使用 with Diagram 创建图表上下文：

with Diagram("Practice Architecture"):

回到你的示例，这创建了一个名为 Practice Architecture 的图表。with Diagram 下方所有缩进的内容都属于该图表。

现在创建一个节点：

EC2("api-server")

这会创建一个 EC2 节点，标签显示在其下方，内容为 api-server。

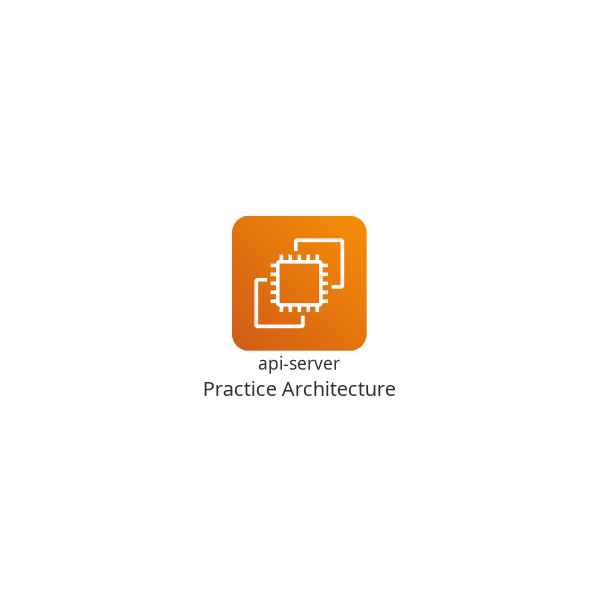

最后，运行代码。如果你将 Python 文件保存为 test.py，则使用 python test.py 执行。Diagrams 会在当前目录下生成一个图像文件：

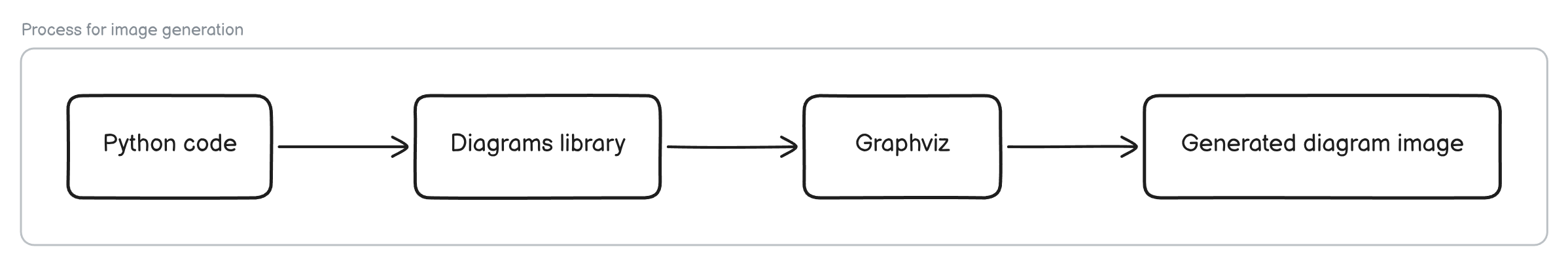

简而言之，整个流程如下所示：

请注意，你是在描述基础设施，而不是手动绘制。你不需要思考如何绘制和排列图标，只需编写 EC2("api-server")，Diagrams 就会自动决定渲染方式。

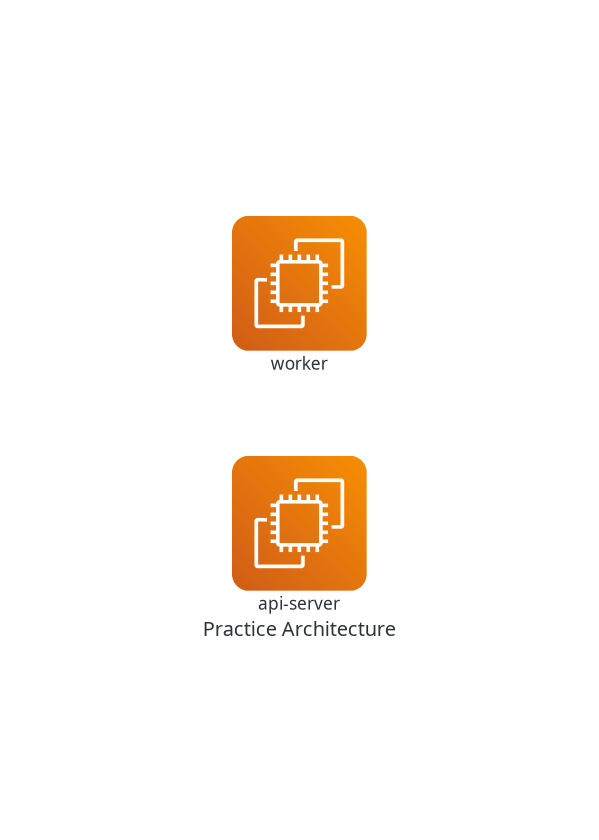

我们可以稍微扩展上述示例，加入两个 EC2 实例：

from diagrams import Diagram
from diagrams.aws.compute import EC2

with Diagram("Practice Architecture"):
    EC2("api-server")
    EC2("worker")

注意，你可以将节点实例赋值给变量，这样引用起来会更方便。

下面的示例展示了变量赋值：

from diagrams import Diagram
from diagrams.aws.compute import EC2

with Diagram("Practice Architecture"):
    api_server = EC2("api-server")
    worker = EC2("worker")

如何连接节点与数据流

你已经学会了如何创建节点，现在来看看如何连接它们。

方向由以下符号表示：

• >> 表示从左到右的流向

• << 表示相反方向（从右到左）

• - 表示无方向连接

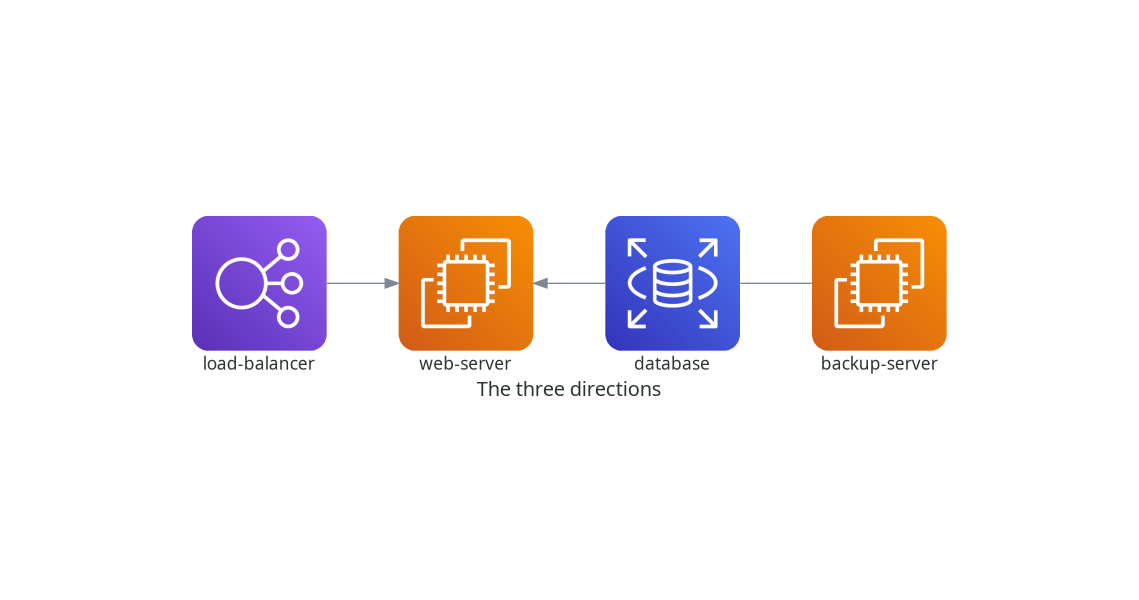

下面是一个综合示例：

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("The three directions"):
    load_balancer = ELB("load-balancer")
    web_server = EC2("web-server")
    database = RDS("database")
    backup_server = EC2("backup-server")

    load_balancer >> web_server
    web_server << database
    database - backup_server

注意节点之间的连接方式：

# 用从左到右的箭头连接负载均衡器和 Web 服务器
load_balancer >> web_server

# 用从右到左的箭头连接 Web 服务器和数据库
web_server << database

# 用直线连接数据库和备份服务器
database - backup_server

对数据流进行分组

你还可以借助 Python 列表，把一个节点连接到多个节点，而不必逐个手动连接。

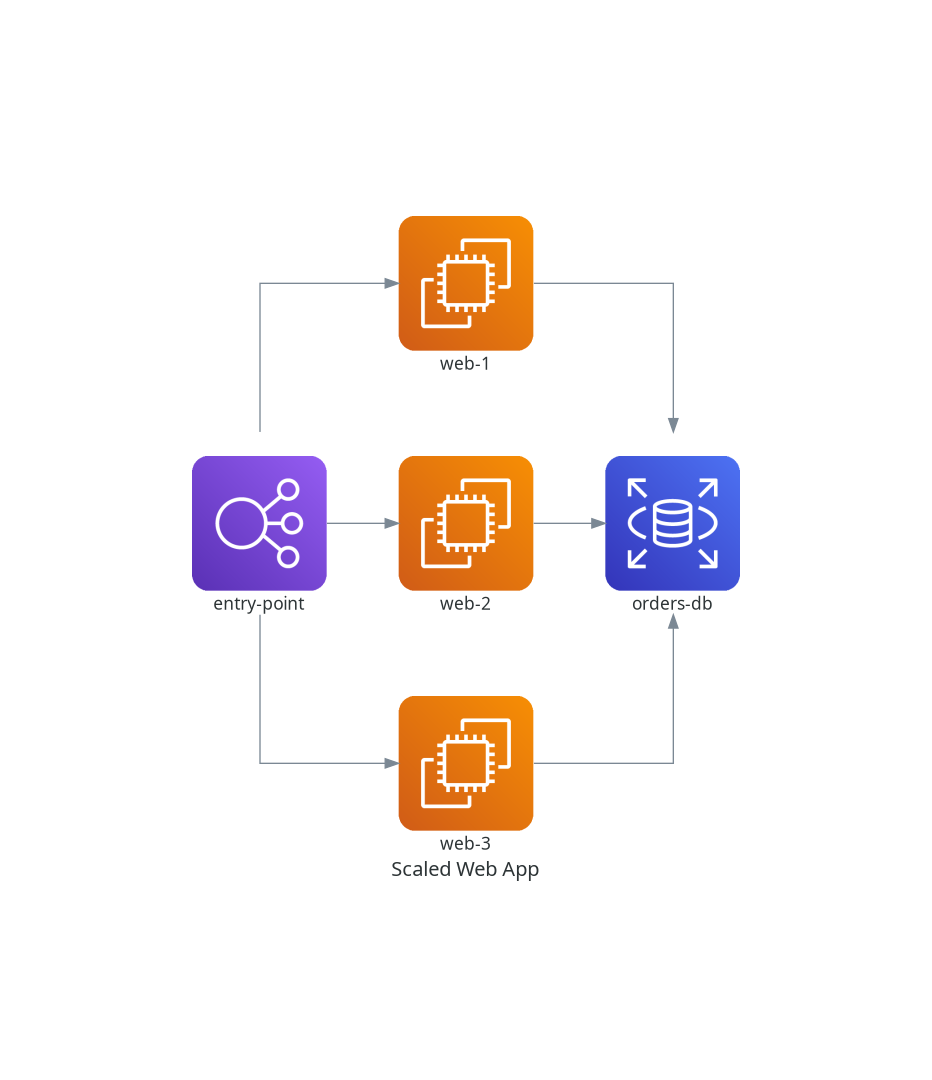

假设你想实现这样的架构：

                    ┌──► web-1 ───┐
load-balancer ──────┼──► web-2 ───┼──► database
                    └──► web-3 ───┘

先创建负载均衡器：

load_balancer = ELB("entry-point")

然后创建几台服务器。与其像下面这样定义三个独立的变量：

server1 = EC2("web-1")
server2 = EC2("web-2")
server3 = EC2("web-3")

不如把它们放进一个 Python 列表里：

web_servers = [
    EC2("web-1"),
    EC2("web-2"),
    EC2("web-3")
]

接着把 LB 节点连接到这个列表，即 load_balancer >> web_servers：

load_balancer >> web_servers

这样就不用手动写成：

load_balancer >> web_servers[0]
load_balancer >> web_servers[1]
load_balancer >> web_servers[2]

然后把整个列表连接到数据库：

web_servers >> database

这种方式能有效减少代码冗余，适合连接多个 pod、worker 之类的重复组件。

完整代码如下：

from diagrams import Diagram
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS
from diagrams.aws.network import ELB

with Diagram("Scaled Web App"):
    load_balancer = ELB("entry-point")

    web_servers = [
        EC2("web-1"),
        EC2("web-2"),
        EC2("web-3")
    ]

    database = RDS("orders-db")

    load_balancer >> web_servers >> database

集群

你可以使用集群将相关节点归入带标签的方框中。集群内的节点仍然可以与外部节点建立连接。

分组有助于展示哪些元素属于同一层级，从而直观表达以下概念：

• 应用层

• 数据库层

• 可用区

• 区域

• 环境

• 微服务组

• 工作节点组

创建集群的语法如下：

with Cluster("Cluster name"):

该语句下方缩进的所有内容都将成为集群的一部分。

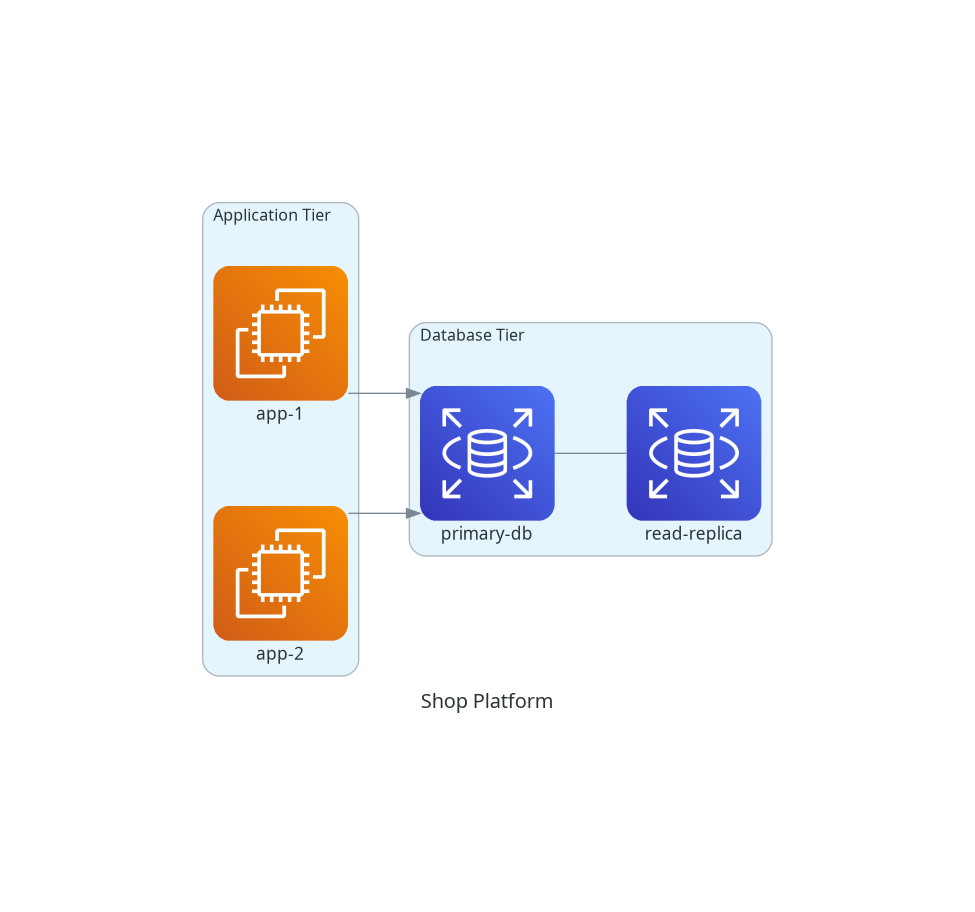

下面是一个演示集群用法的示例：

from diagrams import Diagram, Cluster
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS

with Diagram("Shop Platform"):
    with Cluster("Application Tier"):
        apps = [
            EC2("app-1"),
            EC2("app-2")
        ]

    with Cluster("Database Tier"):
        primary_db = RDS("primary-db")
        replica_db = RDS("read-replica")

    apps >> primary_db
    primary_db - replica_db

还可以使用以下语法嵌套集群：

with Cluster("Production"):

    with Cluster("Backend"):

        with Cluster("API"):
            ...

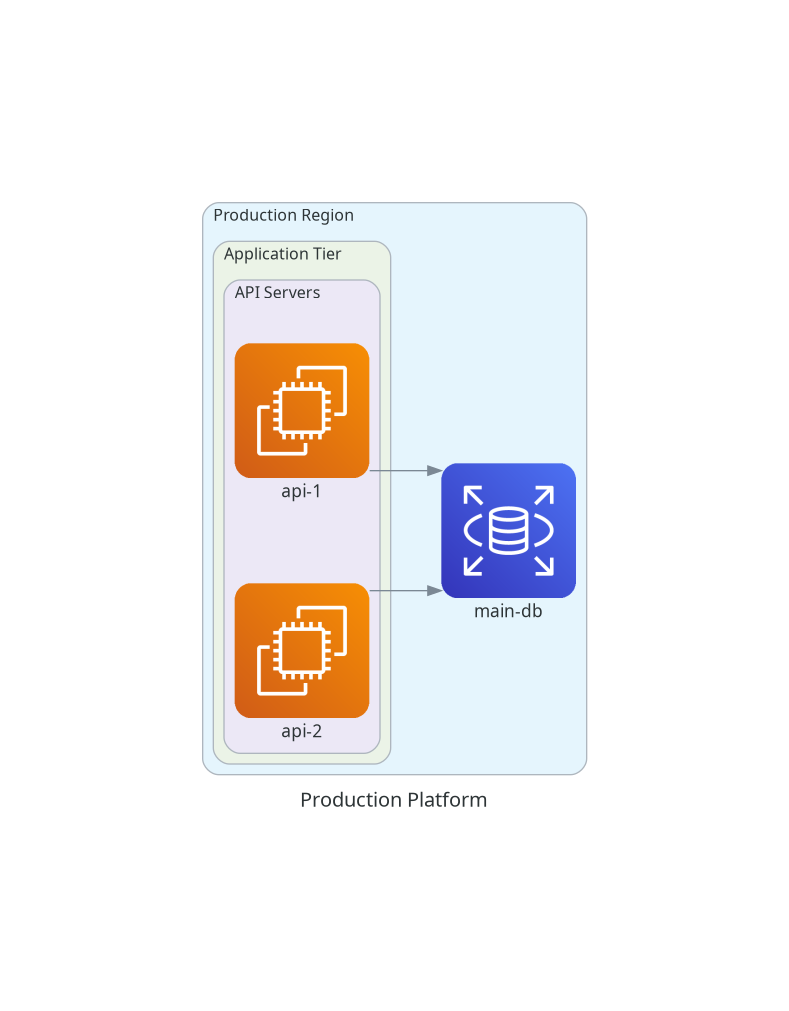

来看一个更贴近实际场景的嵌套集群示例：

from diagrams import Diagram, Cluster
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS

with Diagram("Production Platform"):

    with Cluster("Production Region"):

        with Cluster("Application Tier"):

            with Cluster("API Servers"):
                api1 = EC2("api-1")
                api2 = EC2("api-2")

        database = RDS("main-db")

        api1 >> database
        api2 >> database

此示例展示了一个「Production Platform」，其中包含「Production Region」，而「Production Region」内又包含「Application Tier」。「Application Tier」进一步将两个 API 服务器归为一组。独立的 RDS 数据库位于生产区域内，两个 API 服务器均与其连接。

通过缩进，可以将集群嵌套在其他集群之下。参考下方的代码片段：

with Cluster("Production Region"):

        with Cluster("Application Tier"):

            with Cluster("API Servers"):
                api1 = EC2("api-1")
                api2 = EC2("api-2")

Edges

Edges 提供了另一种连接节点的方式。与普通 >> 或 << 不同，Edges 允许你添加标签、颜色和样式等属性。

之前你使用的是：

from diagrams import Diagram

若要使用 Edge，请添加：

from diagrams import Diagram, Edge

现在使用 Edge 将 app 连接到 database：

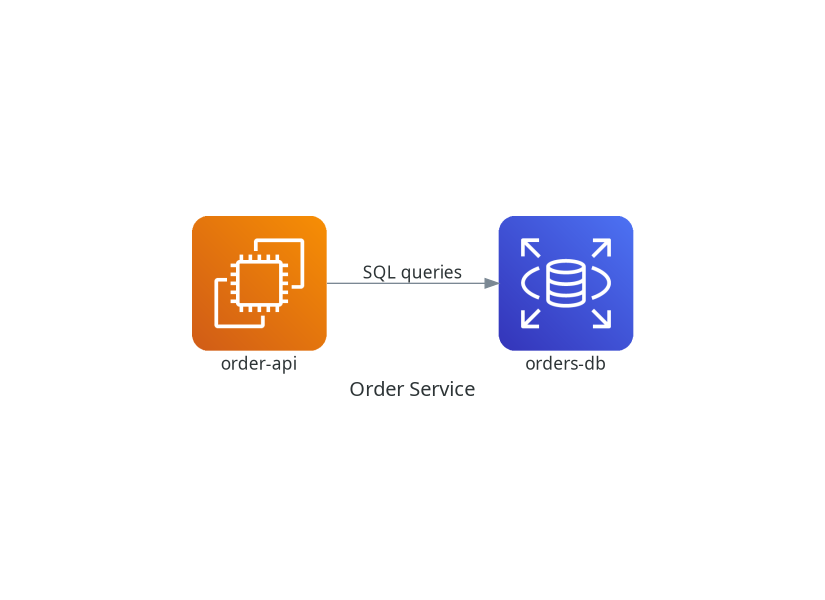

# Labeling an edge
app >> Edge(label="SQL queries") >> database

这使用带有 "SQL queries" 标签的 Edge 将 app 连接到 database。

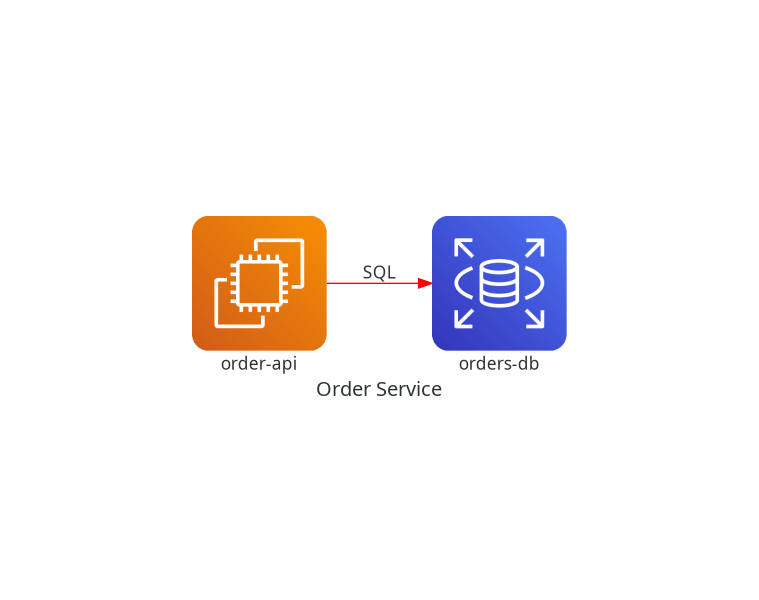

你还可以自定义 Edge 的颜色：

app >> Edge(label="SQL", color="red") >> database

你还可以修改线条样式：

app >> Edge(style="dashed") >> database

还有其他可选的边样式：

Edge(style="dotted")
Edge(style="bold")

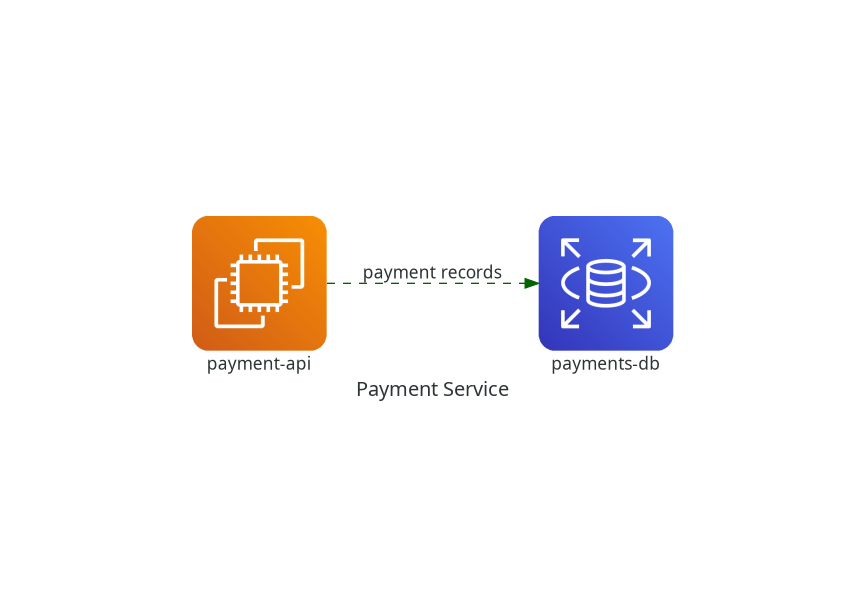

下面的示例组合使用了多种边样式：

from diagrams import Diagram, Edge
from diagrams.aws.compute import EC2
from diagrams.aws.database import RDS

with Diagram("Payment Service"):
    api = EC2("payment-api")
    database = RDS("payments-db")

    api >> Edge(
        label="payment records",
        color="darkgreen",
        style="dashed"
    ) >> database

注意，边也可以配合 << 和 - 使用。

结语

通过本教程，你学会了如何用“图表即代码”的方式创建有意义、风格统一且便于团队协作的架构图。这种方式既能保证质量，又不影响其他开发和维护工作，让你事半功倍。

本教程主要使用了 AWS 组件。你可以参考这份指南了解其他可用的云服务提供商，按自己的需求绘制图表。
