硬核DIY：基于Raspberry Pi CM5自研主板，为15年前的HP ProLiant N40L服务器“换血”

没人喜欢丢弃那些还有大量可用部件的老硬件，而且大多数人都喜欢做点有趣的 DIY 电子项目。这两点恰好契合了 YouTuber EastMakes 翻新他那台老旧 HP ProLiant N40L 微型服务器的项目。这台机器集成的主板和 SoC 实在太过老化，于是他采取了最合理的做法：基于 Raspberry Pi Compute Module 5（CM5）设计了一块自己的主板。

EastMakes 并不想废弃 N40L，但它没有 NVMe 插槽，只有 USB 2.0 端口，曾经引以为傲的低功耗表现在如今看来也不咋地。毫不夸张地说，它的计算能力（找不到更贴切的词，只能说是）极其弱小，即便在当年，板载的 AMD Turion II 芯片也就是略快于计算器而已。就连当时最新的 Raspberry Pi 都能全方位超越原始硬件，同时还能保持极低的功耗。

CM5 与标准的 Raspberry Pi 5 完全相同，只是没有端口，需要配合外部配件使用。通常，初级爱好者会直接使用官方预制好的配套 I/O PCB。EastMakes 起初也是用那块板子起步，但借助 Raspberry Pi 项目的开源特性，他拿原始图纸和文档自己改造了一个变体。

这位技术高手将电路板扩展到适合原 ProLiant N40L 的空间尺寸，并打印了一个简单的塑料 3D 原型，确保端口和螺丝孔位置准确无误。随后，他进行了进一步优化，比如只保留一个 HDMI 端口，并添加了一个包含以太网口和两个 USB 3.0 Type-A 接口的连接器堆叠。

他还在 PCB 上布线了一个 NVMe 插槽用于安装系统盘，并花了不少时间处理走线长度，确保所有走线匹配一致，以避免任何时序问题。虽然 EastMakes 没有加入 RGB 灯效，但他通过选用黄黑配色的外观为自己的新主板增添了一丝趣味，使用的是 PCBWay 的定制配置器。他还加入了 Boop 和 Reboop 开关。

拿到新做的 PCB 后，他进行了测试，结果一次就点亮了。不过得补充一句：EastMakes 把这当成好事，但任何资深玩家都知道，复杂的项目或代码第一次就顺利跑通，往往意味着某处肯定藏着个讨厌的 bug。

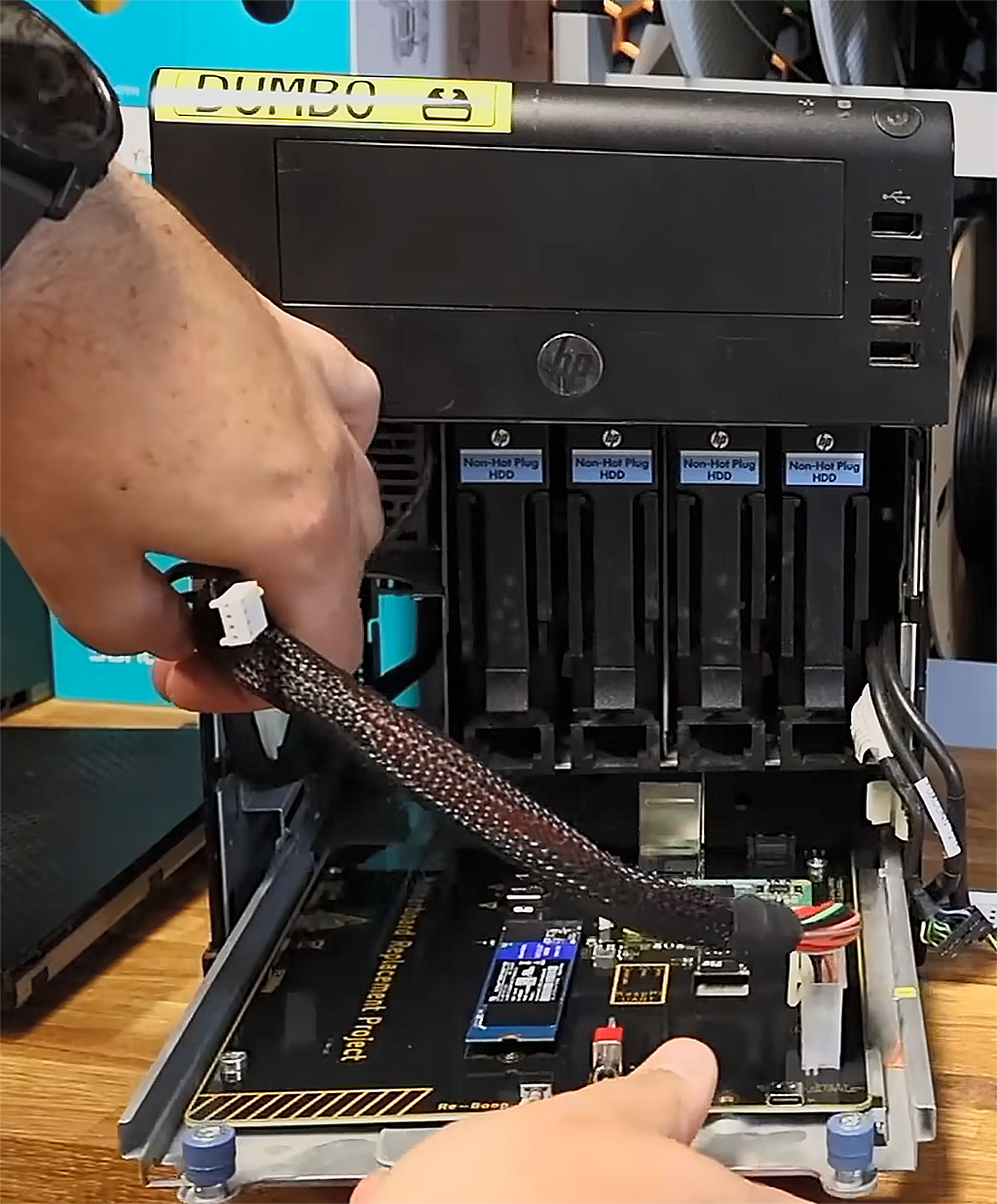

尽管如此，他还是把它装进了 N40L 的机箱，结果严丝合缝，正常开机。EastMakes 还测了 USB 和以太网的连接速度，确认一切符合规格。只是他还没加上硬盘位所需的 SFF-8087 接口，看来是打算以后再弄。
