如何将 RECIST 线转化为 3D 肿瘤分割掩码

放射科医生可以通过在 CT 扫描上画一条穿过肿瘤的直线来标注肿瘤。而要生成完整的 3D 分割，则需要在肿瘤出现的每个切片上都进行勾画，这要耗时得多。

本教程介绍 Lumina 的工作原理。它是一个只需 CT 扫描加一条 RECIST 线，就能生成所标注肿瘤的 3D 分割掩码的系统。

Lumina 是为 FLARE 2026 泛癌症分割挑战赛 开发的。该系统的设计要求是：在 CPU 上运行，内存限制 8 GB，推理时间限制 60 秒。

本教程将涵盖塑造最终系统的关键设计决策、实现细节和实验。

我们将涵盖的内容：

• Lumina 做什么

  • Lumina 流程概览

• 前置知识

• 第 1 步：动手写代码前先检查数据

  • 扫描图像已做过亮度调整

  • 坐标顺序很重要

• 第 2 步：把 RECIST 线转换为网络输入

  • 在所需分辨率下绘制线段

• 第 3 步：把所有肿瘤对齐到统一网格上

  • 强度归一化

• 第 4 步：构建 3D 分割网络

• 第 5 步：使用包含边界信息的损失函数

  • 边界损失函数对比

• 第 6 步：把概率图转换为分割掩码

  • 对概率图进行重采样

  ...

  体素是像素的三维对应物。在 CT 扫描中，每个体素代表一小块组织体积。

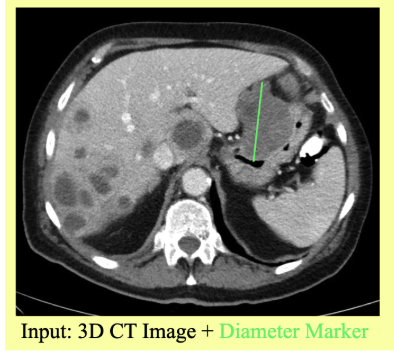

  RECIST 标注线告诉模型需要分割哪个肿瘤，随后模型预测该肿瘤的三维范围。

  这使得分割任务更具针对性，因为模型无需识别扫描中所有可能的肿瘤。

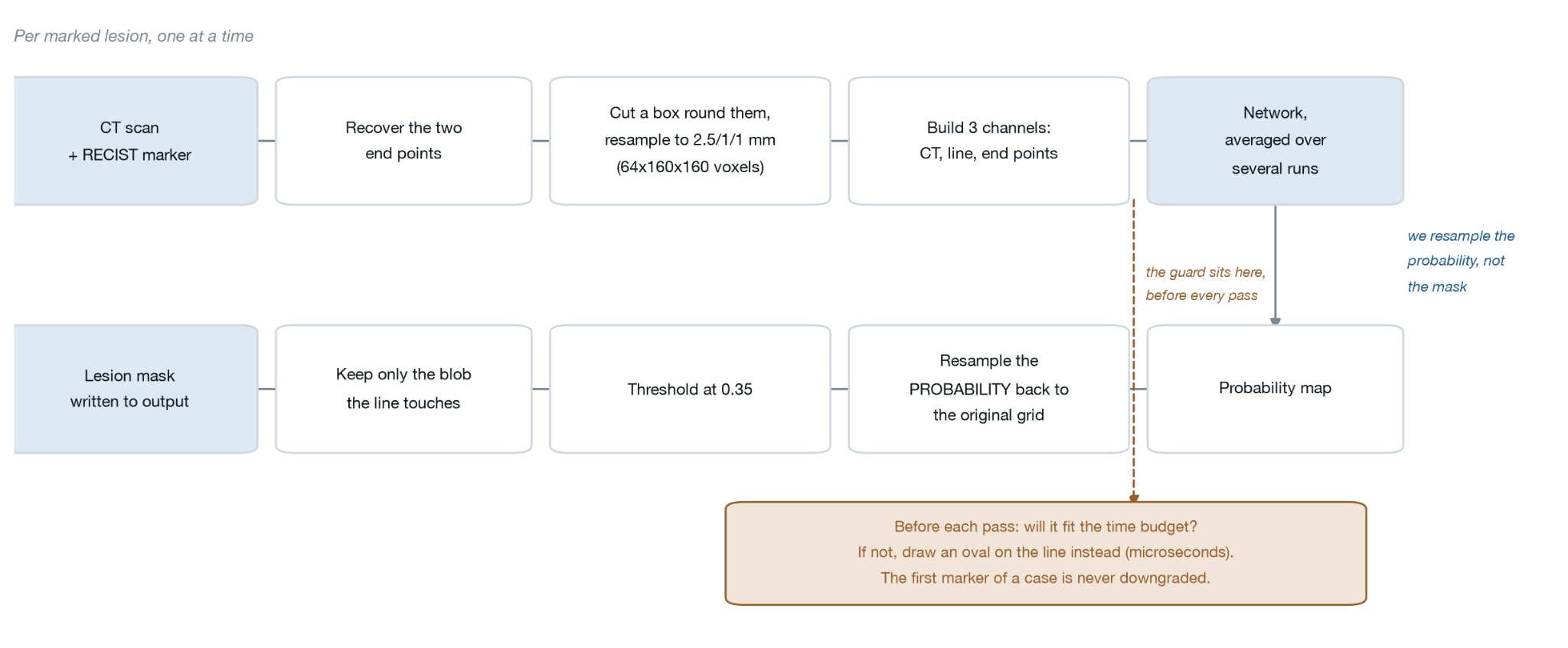

  Lumina 流程概览

  完整流程包含多个阶段。我们从一幅 3D CT 扫描和一条标记特定肿瘤的 RECIST 线开始，然后将该线转换为额外的输入通道，对图像进行裁剪和重采样，最后将三个通道送入 3D 分割网络。

  网络输出概率图，经重采样、阈值处理和连通域筛选后，得到最终的 3D 肿瘤掩膜。



  主要阶段包括：

  1. 准备 CT 扫描和 RECIST 标记。

  2. 将 RECIST 线编码为额外的网络输入。

  3. 将图像裁剪并重采样到统一网格。

  4. 用 3D 分割网络预测肿瘤概率图。

  5. 优化概率图并将其转换为二值掩膜。

  6. 控制 CPU 推理，确保整个案例在运行时间和内存限制内完成。

  前置知识

  如果你熟悉以下内容，会更容易理解本教程：

  • Python

  • NumPy

  • PyTorch

  • 基础卷积神经网络。

  无需深入的医学背景知识，教程会在介绍相关概念时解释医学成像原理。

  实现基于 NumPy、SciPy、PyTorch 和 MONAI（一个基于 PyTorch 的医学影像框架）。

  第 1 步：编码前检查数据

  我们的数据以 .npz 文件形式提供，这是 NumPy 的压缩数组格式。

  每个文件包含如下字段：

  imgs       # CT 扫描，一个 3D 数组
  recist     # 标记线，形状相同，每个肿瘤对应一个整数
  spacing    # 体素之间的间距（毫米）
  origin     # 扫描在扫描仪坐标系中的位置
  direction  # 扫描的旋转方式
  gts        # 真值分割标注（仅训练文件有）


  在搭建模型之前，我们先检查了图像数值、数组形状和空间元数据。

  其中有两个细节尤为重要。

  扫描图像已经做过亮度调整

  CT 扫描仪通常以 Hounsfield 单位（HU）存储图像。水约为 0 HU，骨骼则可超过 1000 HU。

  而在本数据集中，扫描图像已被转换到固定的 0–255 范围，原始的 HU 值并不可得。

  这意味着我们无法对原始值做常规的 CT 窗宽窗位处理，只能改为测量所提供数据的强度分布。

  比如，有 53.4% 的体素值恰好为 0，对应身体外的空气。

  坐标顺序很关键

  spacing 数组按 (X, Y, Z) 存储，而 NumPy 数组的索引顺序是 (Z, Y, X)。

  如果混用这两种约定，空间测量就可能出错。

  我们在输入边界处做了一次坐标转换，内部统一使用 (Z, Y, X) 约定：

  def _to_zyx(vec3, order):
      vec3 = np.asarray(vec3, dtype=float).ravel()
      if order == "xyz":
          return vec3[::-1].copy()      # (x, y, z) -> (z, y, x)
      if order == "zyx":
          return vec3.copy()
      raise ValueError(f"unknown geometry_order {order!r}")


  这里的重要经验是：在设计预处理流程之前，先多检查几个文件。

  检查内容包括：

  • 数组形状

  • 强度范围

  • 体素间距

  • 坐标约定

  • 元数据

  • 可用的标注

  不要想当然地认为数据会遵循其他 CT 数据集或教程中的约定。

  第 2 步：把 RECIST 线转换为网络输入

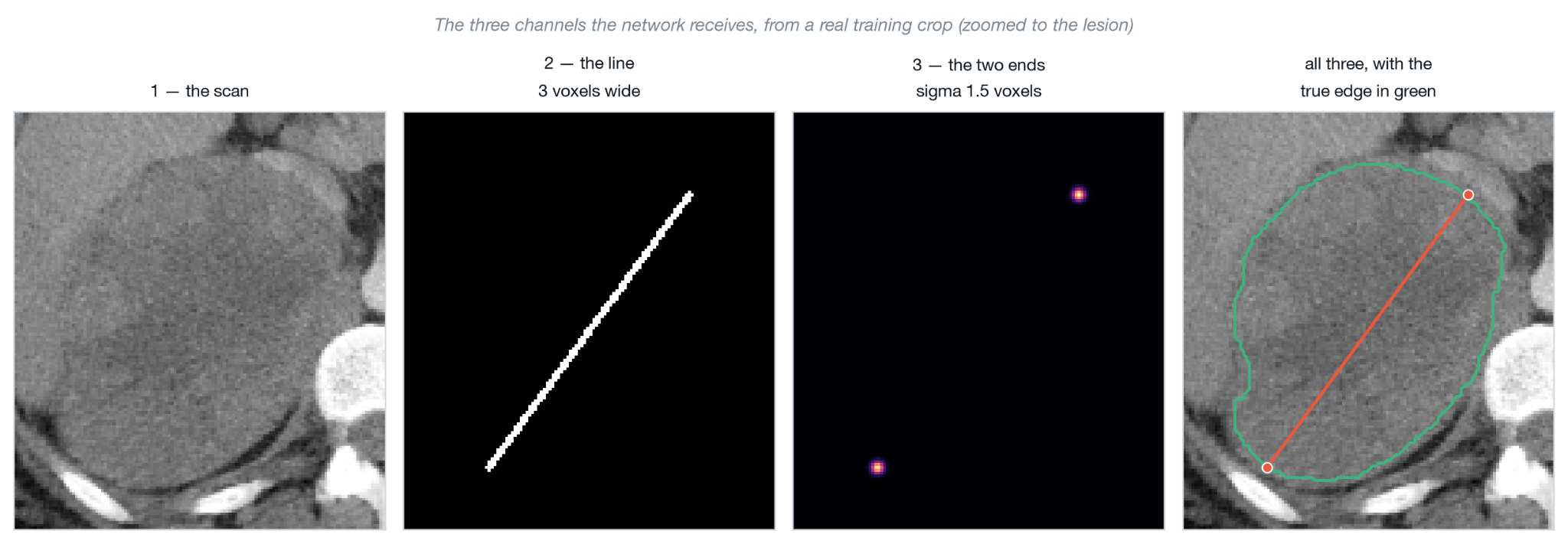

  神经网络接收的是一组输入通道，CT 扫描提供第一个通道，接下来我们要把 RECIST 线表示成网络可用的形式。

  我们使用了三个通道：



  • CT 扫描图像

  • RECIST 测量线，线宽为 3 体素

  • 端点热图，每个端点周围叠加高斯分布

  两个端点定义了测量直径的长度，并为网络提供了 RECIST 测量的位置和尺寸信息。

  端点信息通过高斯函数表示。每个高斯分布在端点附近取值较高，并随距离增加逐渐衰减。

  def _endpoint_heatmap(endpoints_zyx, shape, sigma):
      d, h, w = (int(s) for s in shape)
      heat = np.zeros((d, h, w), dtype=np.float32)

      rad = max(1, int(np.ceil(3 * sigma)))
      two_s2 = 2.0 * sigma * sigma

      for z0, y0, x0 in np.asarray(endpoints_zyx, float):
          zc, yc, xc = int(round(z0)), int(round(y0)), int(round(x0)))

          zl, zr = max(0, zc - rad), min(d, zc + rad + 1)
          yl, yr = max(0, yc - rad), min(h, yc + rad + 1)
          xl, xr = max(0, xc - rad), min(w, xc + rad + 1)

          zz, yy, xx = np.mgrid[
              zl:zr, yl:yr, xl:xr
          ].astype(np.float32)

          g = np.exp(
              -((zz-z0)**2 + (yy-y0)**2 + (xx-x0)**2) / two_s2
          )

          np.maximum(
              heat[zl:zr, yl:yr, xl:xr],
              g,
              out=heat[zl:zr, yl:yr, xl:xr]
          )

      return heat


  高斯值仅在每个端点周围的小区域内计算。

  当 sigma = 1.5 时，距离端点几个体素后数值已接近零。若在整个体数据上计算高斯分布，会造成不必要的计算开销。

  以所需分辨率绘制测量线

  同时，根据网络所需的分辨率，从两个端点重新绘制 RECIST 测量线。

  我们不先在一种分辨率下生成线条，再随图像一起缩放。因为缩放细线可能导致线条变细甚至断裂。从端点重新绘制可确保提示信息与图像分辨率保持一致。

  步骤 3：将所有肿瘤对齐到统一网格

  CT 扫描的体素间距可能各不相同。

  例如，同一扫描序列中的切片厚度可能不同，不同扫描之间切片厚度差异也可能很大。因此，相同数量的体素所代表的物理尺寸在不同扫描中会有所差异。

  对于每一个标记的肿瘤，我们会生成一个固定大小的裁剪区域，并将其重采样至固定的体素间隔。

  我们的配置如下：

  target_spacing: [2.5, 1.0, 1.0]     # 每个体素的毫米数：z, y, x
  crop_size:      [64, 160, 160]      # 体素数量：z, y, x


  面内尺寸对应的物理视野范围为：

  160 × 160 mm


  因此，网络接收到的输入是保持一致的 64 × 160 × 160。

  我们使用源自训练数据的目标间隔。2.5 mm 的切片间隔接近于训练集中切片间隔的中位数。

  我们使用 160 mm 的裁剪尺寸，这是基于训练数据中病灶大小的分布确定的。该尺寸覆盖了病灶尺寸的 99 分位数。

  强度归一化

  我们还使用从训练裁剪区域计算出的统计数据，对 CT 强度值进行归一化：

  intensity_mean: 96.88
  intensity_std: 79.00


  归一化公式为：

  image = (image - 96.88) / 79.00


  这些统计数据仅使用训练数据计算。

  验证集和测试集使用相同的数值。我们不会从验证集或测试集重新计算这些统计数据，因为这会导致那些数据集中的信息影响预处理过程。

  对于 Lumina，训练数据的统计均值 96.88，标准差 79.00。我们将这些值存储在配置文件中，并在训练、验证和推理阶段使用相同的预处理。

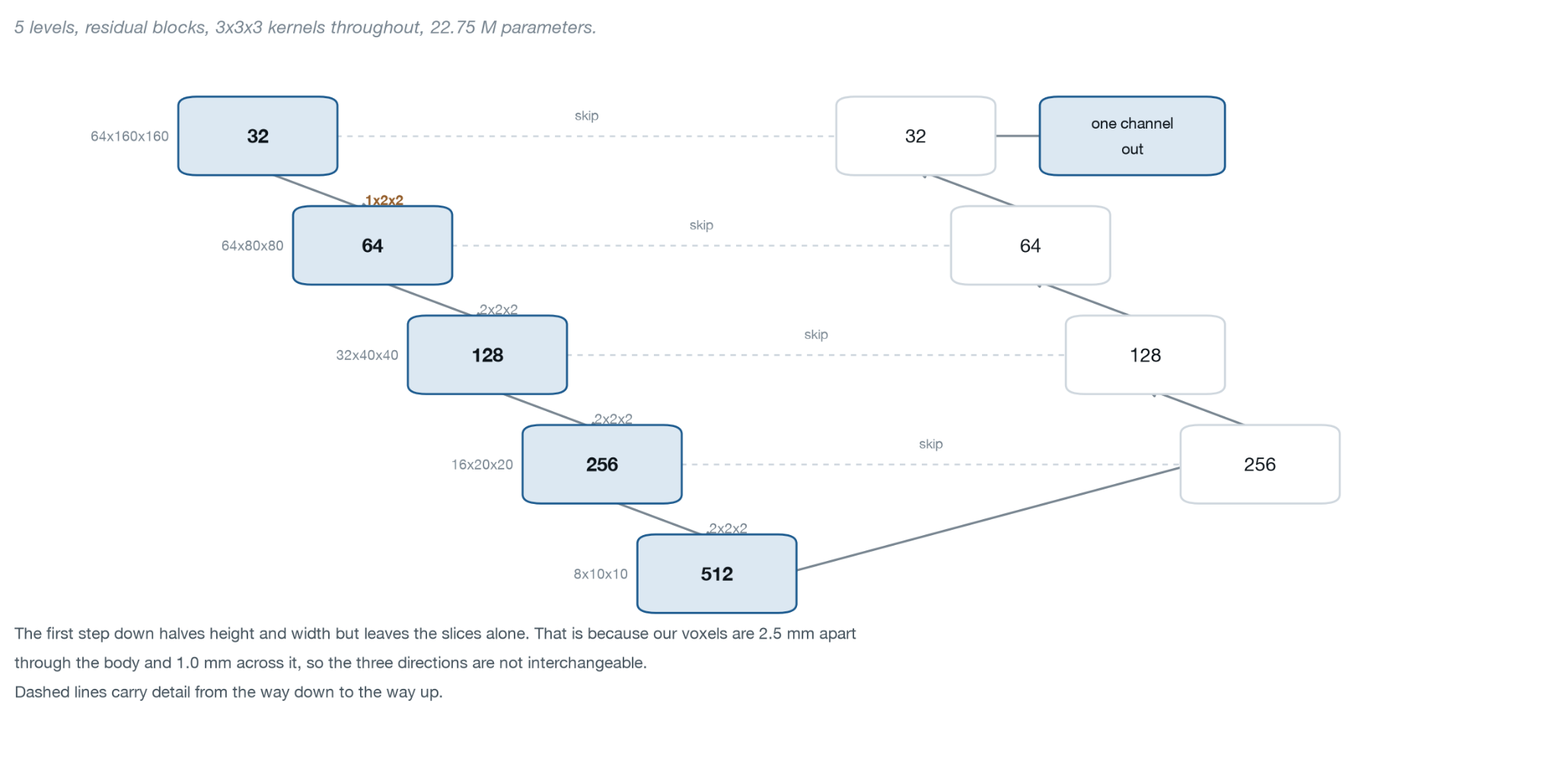

  步骤 4：构建 3D 分割网络

  这里，我们将使用 MONAI 中的 DynUNet。

  DynUNet 是一种基于 nnU-Net 思想的 3D U-Net 架构，支持可配置的网络深度、卷积核、步长和残差连接。



  U-Net 主要有两个部分。

  • 编码器逐渐降低空间分辨率，同时学习越来越高层的特征。

  • 解码器随后恢复空间分辨率，生成分割图。

  跳跃连接把编码器的精细空间细节传递给解码器，帮助它在生成最终分割时恢复肿瘤边界。

  Lumina 的网络接收三个通道：

  • CT

  • RECIST 线

  • 端点热图。

  模型配置如下：

  from monai.networks.nets import DynUNet

  # 5 levels; the first downsample skips z (see below).
  kernels = [[3, 3, 3]] * 5
  strides = [[1, 1, 1], [1, 2, 2], [2, 2, 2], [2, 2, 2], [2, 2, 2]]

  model = DynUNet(
      spatial_dims=3,
      in_channels=3,          # CT + line + endpoint blobs
      out_channels=1,         # one probability per voxel
      kernel_size=kernels,
      strides=strides,
      upsample_kernel_size=strides[1:],
      filters=features,
      res_block=True,
  )


  strides 列表是配置中的关键部分。我们的体素各向异性：层间距为 2.5 mm，而层内间距只有 1.0 mm。如果在每一级都对三个维度同时下采样，层间细节会丢失得太快。因此我们在第一次下采样时保持 z 维不变，这样能在三个方向上都保留有用信息。

  Lumina 的主要设计工作集中在输入表示、预处理、训练策略、后处理以及 CPU 推理行为上。

  第 5 步：使用包含边界信息的损失函数

  训练时，网络需要一种方式来衡量预测结果与真实分割之间的差异，这个衡量指标就是损失函数，网络通过调整权重来降低损失。

  Lumina 组合了两种常见的损失：Dice 损失和二元交叉熵（BCE）。

  Dice 损失

  Dice 损失关注预测肿瘤区域与真实区域之间的重叠程度。

  当我们希望预测区域的整体大小和形状与参考分割一致时，它非常有用。

  二元交叉熵

  二元交叉熵在体素级别工作。对每个体素，网络会预测一个 0 到 1 之间的概率。

  真实值的定义为：

  • 体素属于肿瘤时为 1

  • 若体素属于背景，则为 0。

  当网络预测概率与真实值存在差异时，BCE 会对网络施加惩罚。

  例如，若某肿瘤体素的预测概率接近1，惩罚力度较小；若网络确信该肿瘤体素为背景，惩罚力度则较大。

  我们将两种损失相加进行组合：

  loss = dice_loss + bce_loss


  这两项提供不同的训练信号：

  • Dice 损失：鼓励良好的区域整体重叠度。

  • BCE：鼓励单个体素预测的准确性。

  引入边界信息

  Dice 和 BCE 对病灶边界未给予特殊处理。

  这很关键，因为分割结果可能具有较好的整体重叠度，但边界仍不准确。

  Lumina 通过以下两项指标进行评估：

  • Dice，衡量区域重叠度

  • NSD（归一化表面 Dice），衡量指定距离内的表面一致性

  官方挑战赛的容差为 1 mm。

  为向网络提供额外的边界信息，我们引入了边界带损失项。

  通过对目标掩膜进行膨胀和侵蚀操作，我们在真实表面周围创建一个薄带区域：

  shell = dilate(target) & ~erode(target)

  loss = (
      dice_loss
      + bce_loss
      + 0.5 * bce_loss_on(shell)
  )


  因此，这三项损失各自承担不同的角色：

  • Dice 损失：整体区域重叠度

  • BCE：体素级预测准确度

  • 边界带损失：对病灶表面附近体素的额外关注。

  额外的边界项权重设为 0.5。

  比较不同边界损失

  MONAI 还提供了基于距离变换公式的 HausdorffDTLoss。

  我们可以比较不同方法在训练过程中的计算成本：

  损失函数	每步耗时
  Dice + 交叉熵	7 ms
  本文方法（边界带）	203 ms
  MONAI HausdorffDTLoss	957 ms

  Hausdorff 距离损失的高效实现依赖 cupy 库，但该库无法在我们的训练环境中构建。其 CPU 版本的计算开销则大得多。

  我们的边界带方法基于最大池化的形态学运算，计算成本更低。

  引入边界项后，大肿瘤的 Dice 系数提升了 0.0136。在小肿瘤上，结果好坏参半：15 个病例改善，13 个病例恶化。

  第 6 步：将概率图转换为分割掩膜

  分割网络输出一个概率图。图中每个体素包含一个 0 到 1 之间的值，表示该体素属于肿瘤的概率。接下来，我们将把这个概率图转换为最终的 3D 分割掩膜，分三步进行：

  1. 将概率图重采样回原始 CT 网格。

  2. 应用阈值生成二值掩膜。

  3. 保留与 RECIST 连线关联的连通区域。

  重采样概率图

  预处理阶段，我们将 CT 图像裁剪并重采样至 64 × 160 × 160 的固定体素尺寸。因此，网络是在这个处理后的网格上生成预测结果的。

  在生成最终掩膜前，需将概率图重采样回原始 CT 图像的网格。

  prob_original = resample_to_original_grid(
      probability_map,
      original_image
  )


  我们在阈值化之前执行此操作，以便在原始网格上对概率值进行插值。这样能更准确地表示最终边界。

  应用阈值

  网络为每个体素输出 0 到 1 之间的概率值。我们使用 0.35 的阈值将概率图转换为二值分割掩膜。

  mask = prob_original >= 0.35


  概率大于等于 0.35 的体素被视为预测肿瘤的一部分，其余体素则作为背景。

  0.35 这一阈值是在 Lumina 的验证实验中选定的，属于最终推理流程的一部分。

  保留与 RECIST 连线相连的肿瘤区域

  阈值化后的掩膜中可能包含小的不连通区域。其中一些区域可能并不属于肿瘤。

  由于我们知道肿瘤标记的位置，就可以用 RECIST 线来筛选出相关的连通域。

  components = connected_components(mask)

  tumor_mask = select_component(
      components,
      recist_line
  )


  我们保留与 RECIST 线相交的连通域，作为最终的肿瘤分割结果。

  如果阈值化后没有任何连通域与 RECIST 线相交，就退而求其次，选择距该线中点最近的连通域。

  这些操作的顺序很重要：

  Probability map
        ↓
  Resample to original CT grid
        ↓
  Apply threshold (0.35)
        ↓
  Connected-component selection
        ↓
  Final 3D tumor mask


  为什么要在阈值化之前重采样？

  我们在阈值化之前对概率图重采样，这样概率值就能在原始 CT 网格上进行插值。开发过程中我们也试过先阈值化再重采样，但那样做等于对已经二值化的 mask 做插值，会在病灶边界产生细微变化。

  而先处理概率图，可以在插值过程中保留更多信息，让最终分割获得更精确的边界。

  最终得到的是一个与原始 CT 扫描对齐的 3D 二值 mask，可以直接用于评估或可视化。

  第 7 步：加速 CPU 推理并保证结果一致性

  CPU 和内存限制直接影响推理方案的设计。

  为了满足挑战赛的资源约束，我们采用了多种技术手段。

  固定线程数

  CPU 计算在不同线程数下运行时，可能产生微小的数值差异。

  在 0.35 这样的分割阈值附近，概率值哪怕极小的变化都可能影响某个体素是否被纳入最终 mask。

  因此我们显式设置了 PyTorch 的线程数：

  torch.set_num_threads(8)


  每次运行使用相同的线程配置，有助于保证推理过程可复现。

  控制推理次数

  我们使用 ensemble，因为综合多个模型 pass 的预测能提升分割效果。

  这个 ensemble 融合了来自不同输入的预测，包括图像的翻转版本，以及一个单独训练的 SegResNet 模型。

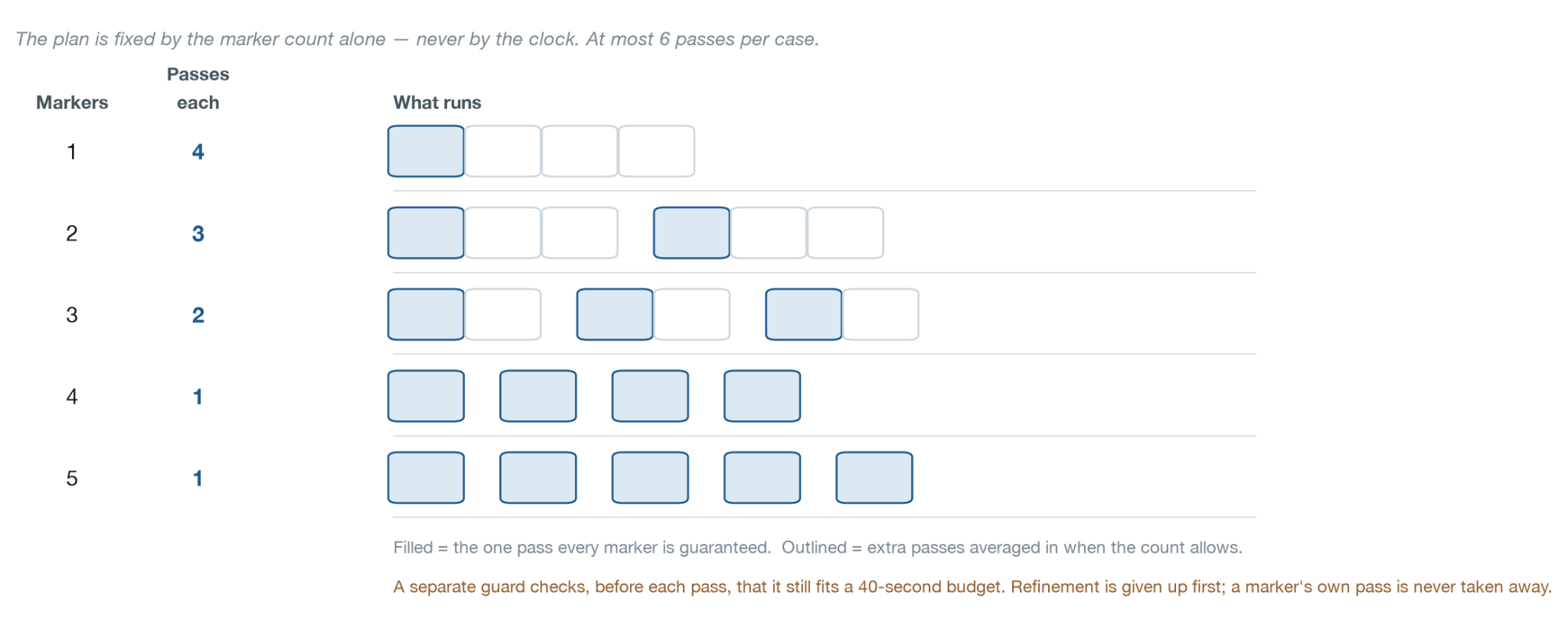

  病灶数量可能因扫描而异。若每个病灶采用四次推理，那么五个病灶的扫描就需要运行 20 次模型，这可能会超出挑战赛的运行时间限制。

  因此，我们为每次扫描设定了最大推理次数，并根据标记的病灶数量动态调整该次数。

  简化逻辑如下：

  want = max(
      1,
      min(len(members) + 1, cap // max(len(ids), 1))
  )


  肿瘤数量	每肿瘤推理次数
  1	4
  2	3
  3	2
  超过 3	1



  推理计划根据标记数量在开始前确定。这确保了计算量可预测，并避免结果受执行过程中剩余时间波动的影响。

  实测结果如下：

  设置	得分
  无集成	0.7242
  上限 4	0.7324
  上限 6	0.7361
  无上限（始终 4 次）	0.7410

  无限制的集成策略得分最高，但无法满足运行时约束。上限为 6 的策略在保留大部分集成收益的同时，将推理时间控制在限制范围内。

  处理单个失败案例

  处理多个案例时，单个案例失败不应阻断整个流水线。

  若案例无法处理，系统生成空掩膜并记录错误，随后继续处理剩余案例。

  即使个别案例出现问题，也能确保整批任务完成。

  实验结果

  在 217 个隐藏测试扫描上，Lumina 取得：

  • Dice: 0.7619

  • NSD: 0.6094

  NSD 数值采用官方 1 mm 容差 标准。

  单案例推理中位耗时为 20.3 秒，观察到的最慢耗时为 31.8 秒。

  8 GB 容器内峰值内存占用为 2.22 GB。

  Docker 镜像大小约为 559 MB。

  定性结果

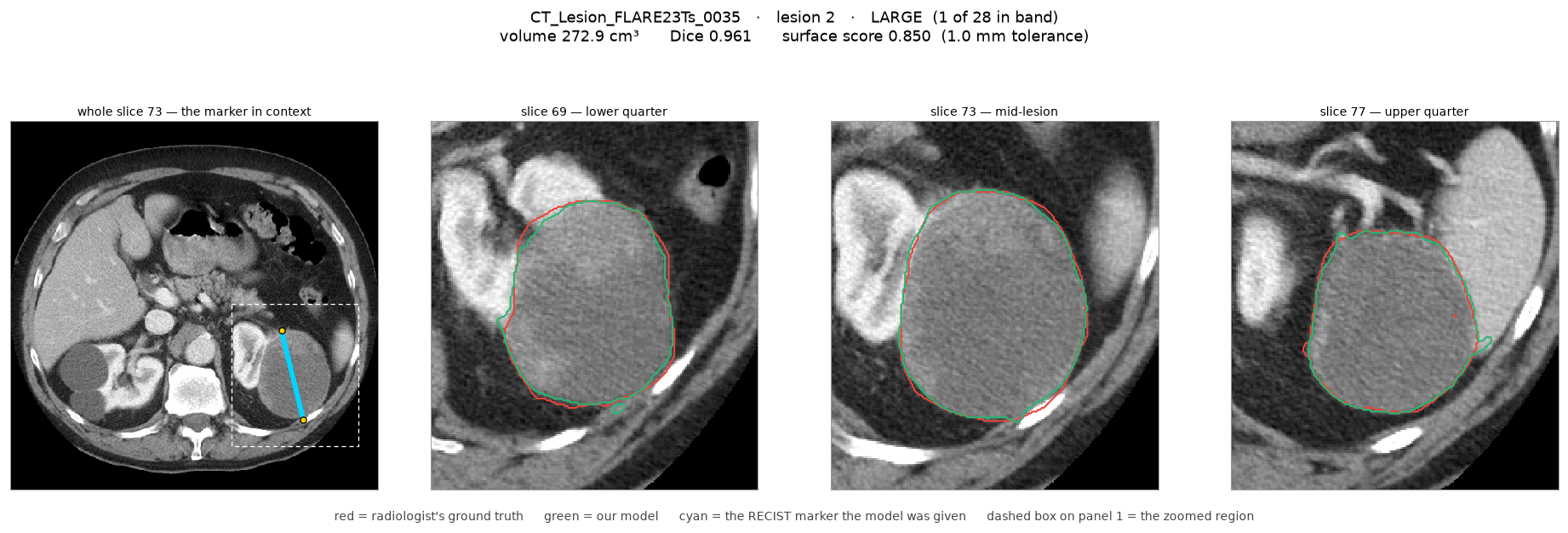

  边界清晰的大病灶

  第一个示例是一个体积为 272.9 cm³ 的大病灶，指标如下：

  • DSC：0.961

  • NSD：0.850



  该病灶边界清晰，与周围脂肪组织的界面分明。

  在病灶可见范围内，预测轮廓紧贴参考边界。

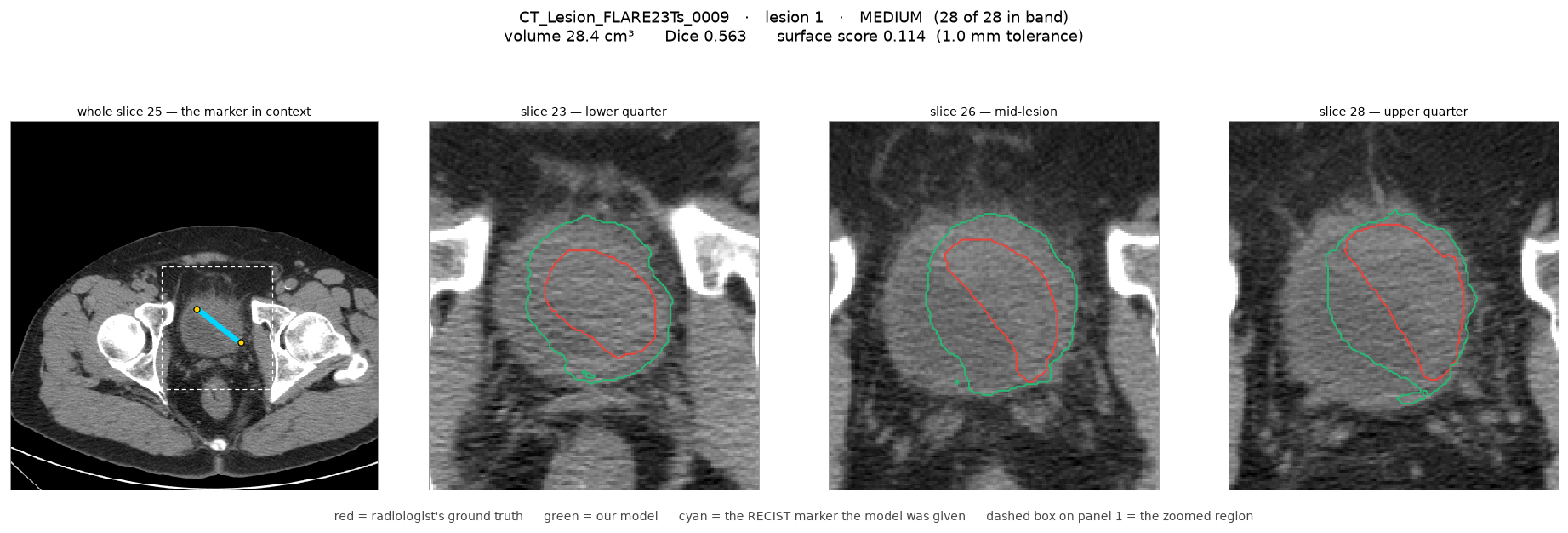

  边界模糊的中等病灶

  第二个示例是一个体积为 28.4 cm³ 的中等病灶，指标如下：

  • DSC：0.563

  • NSD：0.114



  预测区域明显大于参考标注。

  放射科医师审查指出，此类病例中参考边界本身可能存在不确定性。因此，低数值评分本身并不足以证明预测轮廓在临床上不可接受。

  放射科医师审查结果

  我们还邀请放射科医师共同审查了 30 个病灶，以深入理解 Lumina 产生的错误类型。

  审查发现，病灶大小并非影响分割效果的唯一因素。

  边界清晰的病灶通常更容易分割，而边缘模糊或与周围组织外观相似的情况则更具挑战性。

  主要错误类型包括：

  • 欠分割：遗漏部分病灶。

  • 过分割：将周围组织误纳入。

  • 边界错误：预测轮廓未能贴合模糊或浸润性边缘。

  审查还表明，数值指标应与可见的病灶边界结合解读。

  在某些情况下，参考边界本身难以界定。因此，低分并不一定意味着预测轮廓在临床上不可接受。

  这与困难病灶中观察到的较低表面精度一致——在这种病灶上，边界的微小差异就会对 NSD 产生很大影响。

  三条适用于其他项目的经验

  1. 让验证数据具有代表性

  验证集应能反映最终系统实际面对的数据分布。

  我们的内部验证集来自训练数据，其中位肿瘤体积为 814 mm³。

  而竞赛评分集的中位肿瘤体积高达 16,805 mm³，大得多。

  这一差异影响了一些改进在开发过程中的表现。

  例如，边界损失在内部验证集上连续多个 epoch 几乎没有提升；但在包含更大病灶的公开验证分布上，它的效果却更有用。

  如果某项改进针对的是数据分布的特定部分，那么验证集中就应体现这部分分布。

  2. 量化预处理的极限

  160 mm 的裁剪范围是 Lumina 中的一个重要设计选择。

  一些大病灶超出了这个视野范围。

  在调整裁剪大小之前，我们测量了裁剪和重采样引入的误差。

  方法是把 ground-truth 掩码跑一遍同样的裁剪加重采样流程，然后测量由此得到的表面分数。

  对于大病灶，几何上限是 0.9699 NSD，而模型达到了 0.5353 NSD。

  这说明预处理流程对病灶表面的保留是相当不错的，剩余的差距并不能归咎于预处理。

  我们还尝试了几种扩大视野的方法，包括：

  • 重叠切片（tiles）

  • 自适应缩放

  • 更大的裁剪范围

  这些改动都没有提升最终分数。

  量化预处理的上限，让我们得以把后续开发精力集中在模型和推理流程上。

  3. 记录每个数字的来源

  模型开发涉及大量配置值：

  • 阈值

  • 裁剪大小

  • 体素间距

  • 损失权重

  • 采样权重

  • Ensemble 设置

  • 运行时限

  每个值都应有明确的依据。

  比如，要记录：

  • 测量对象是什么

  • 使用了哪个数据集

  • 测量发生的时间

  • 测试了哪些备选方案

  • 最终选择该数值的理由

  这样做有助于后续复现实验和理解设计决策。

  结论

  Lumina 证明仅凭单条 RECIST 线即可从 CT 扫描中重建肿瘤的三维范围。

  该系统结合了基于提示的输入通道、固定物理裁剪、3D DynUNet、边界感知训练、基于概率的后处理以及受控的 CPU 推理。

  在 217 个留置病例上，Lumina 在官方 1 mm 容差下实现了0.7619 的 Dice 分数和0.6094 的 NSD。

  其中位推理时间为20.3 秒，峰值内存占用为2.22 GB，使系统保持在挑战的约束范围内。

  实验还表明，边界精度仍是需要改进的重要领域，尤其是对于体积较大且边界定义不清的病灶。

  几何上限分析显示，裁剪和重采样流程很好地保留了病灶表面，这意味着进一步的改进应聚焦于分割精度和鲁棒性。

  总体而言，Lumina 展示了一种切实可行的方法，在满足严格计算约束的同时，将二维 RECIST 测量值转换为三维病灶分割。
