OpenAI如何利用自研大模型设计Jalapeño芯片
点击蓝字 关注我们
SUBSCRIBE to US
OPENAI

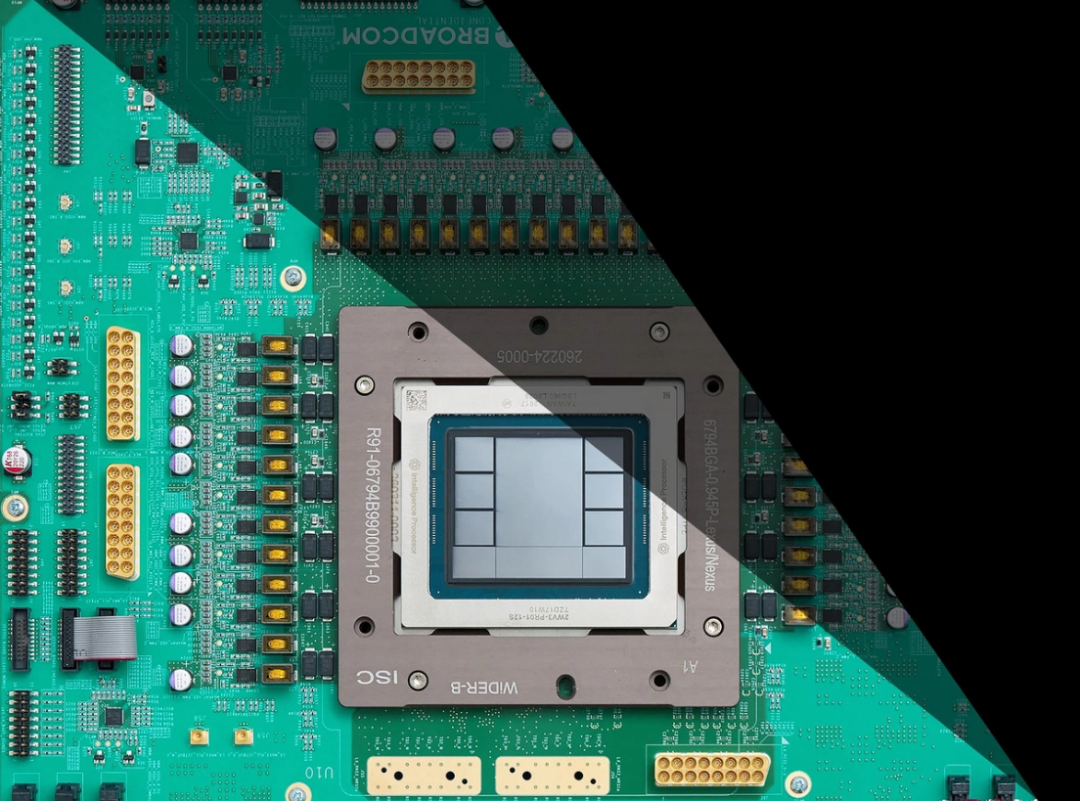

8月25日，OpenAI完整发布了首款AI加速芯片Jalapeño。Jalapeño最高可提供13.4千万亿次每秒的4位算力，搭载232GB当前最先进的存储器，内存带宽高达15.4TB/s。OpenAI给出的基准测试显示，相较于该公司目前正在使用的英伟达GB300芯片，Jalapeño的端到端延迟（从输入提示词到输出最后一个token的耗时）最高可降低至原来的1/3.6，同时功耗更低（https://inferencex.semianalysis.com/）。

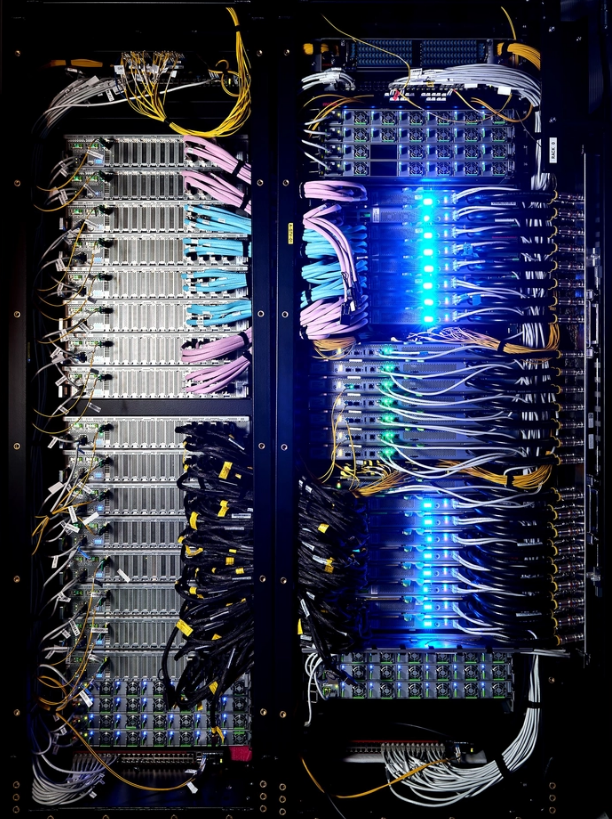

Jalapeño大规模部署在OpenAI推理集群之后，上述指标能否转化为实际业务收益仍有待观察，但性能只是故事的一半。另一半在于芯片本身的设计流程 —— 正如大家所料，整个研发过程借助OpenAI自家大语言模型（LLM）实现加速。Jalapeño从最初架构构思到拿到首版硅片，用时不到20个月。从首版RTL（定义芯片逻辑的寄存器传输级代码）到流片、将最终设计交付工厂制造，仅间隔9个月。
这样的研发周期已经十分迅速，但专家认为，随着大语言模型持续迭代，并更深地嵌入芯片设计工具，该速度很快就会显得落后。不出所料，OpenAI十分看好这一机遇。OpenAI硬件副总裁Richard Ho表示：“模型赋予了我们工程师超强能力。工程师仍然主导研发工作，也是所有方案的最终裁定者。但他们做事效率大幅提升，能够探索更多设计路线。”
OpenAI依靠小型设计团队取得高效成果
Ho称，Jalapeño项目的设计团队在整个研发周期内平均规模不足百人；目前团队仍维持在约100人，正在推进第二代与第三代芯片的设计。这一人数涵盖硬件团队内从系统设计、软件到供应链的各类岗位，但不包含项目合作方博通（Broadcom）的人员。
OpenAI与博通的分工大致为：前者负责设计，后者负责落地实现。Ho表示，OpenAI团队承担端到端系统设计，涵盖推理加速器、存储层级结构以及网络互联模块；博通则负责“门电路层级之后的物理设计”。
与博通的合作，也让外界对OpenAI的研发速度产生了一些不同看法。智能体芯片设计初创企业Verkor.io联合创始人David Chin称：“他们公布的时间表可信度很高”，但他认为博通的助力是Jalapeño能够快速落地的关键。“如果换一家从零起步的公司，是不可能做到的。”Verkor.io另一位联合创始人Ravi Krishna评价，OpenAI的这个速度“成果相当亮眼”，但他补充道，如果项目在当下启动，依托能力持续增强的大语言模型，研发周期还能进一步缩短。
加州大学圣地亚哥分校杰出教授Andrew Kahng同样认为OpenAI的研发速度十分突出，称其“大概率属于当前业界顶尖水平”。Kahng回忆起2016年IEEE Design Automation Futures研讨会，该研讨会由他联合筹办（https://www.iwls.org/iwls2017/slides/keynote-andrew-kahng.pdf）。当年的主旨演讲嘉宾正是Richard Ho，彼时他还是谷歌的一名工程师。Ho当时对设计自动化有着鲜明观点，他将芯片设计所需的总耗时，定义为团队每日可完成迭代次数的函数。
OpenAI的大语言模型如何加速Jalapeño芯片设计
马里兰大学半导体项目与创新负责人Ankur Srivastava表示：“自动化技术本身在芯片设计领域已经存在数十年，这并非全新课题。”但大语言模型与以往自动化工具的差异，在于其理解自然语言和代码的能力。他称，这一特性让大模型尤其适合处理那些“仍处于问题的语言描述层面”的芯片设计任务。
OpenAI团队设计了一套利用该优势的工作流。OpenAI的前端工作流基于Accelerated Hardware Synthesis（XLS，加速硬件综合工具链）搭建，这套开源高层次综合工具链最初由谷歌开发。高层次综合属于芯片设计自动化技术，工程师可以在更熟悉的编程环境中完成芯片设计。在XLS工具中，芯片设计师能够使用DSLX（借鉴Rust语言的领域专用语言）以及C++等语言进行编码，随后XLS会将代码转换为Verilog —— 用于描述电子系统的硬件描述语言。
OpenAI技术专员Chris Leary表示：“我们当时在思考如何借助AI加快项目进度，而AI在类软件任务上表现要好得多。XLS在某种程度上近似软件，因此享受到了这一红利。”利里曾在谷歌任职期间发起XLS项目，他对这套工具的运行机制极为熟悉，这也对项目推进起到助力作用。
Kahng认同选用AI加速XLS这类高层次综合工具的思路具备合理性，因为该工具“更适合大语言模型处理”，并且能够实现快速迭代。“我认为这是一套具备普适价值的工作流，在未来会拥有长久的生命力。”
基于同样的思路，Jalapeño芯片团队将重心放在软件优化上。5月晶圆厂交付首批芯片样品后，团队利用内部AI模型开发配套软件，用以运行SemiAnalysis的InferenceX等基准测试。在DeepSeek多头隐式注意力内核基准测试中，芯片性能仅用约40小时，就从理论上限（由芯片算力与内存带宽决定）的0.31%提升至88.94%。Ho表示该结果可以复现，这能够缩短晶圆厂交付首版芯片到量产爬坡之间的周期。“我们所有的时间规划，都将建立在我们现已掌握这项能力的基础之上。”
尽管Ho与Leary在项目初期就预判了Jalapeño团队这套AI辅助工作流的大体框架，但OpenAI模型的迭代升级，仍带来了一些意料之外的惊喜。
OPENAI
Leary称，项目启动阶段使用的是OpenAI o3这类模型，该模型于2025年4月对外发布（但Jalapeño团队可提前使用）。而当项目收尾时，团队已经能够使用GPT-6 Astra的前身模型；这款模型直到2026年9月3日才对外公开。Leary介绍，新版模型可以直接编写Verilog代码，不再需要依靠XLS将常规编程语言做转换，并且已经接近能够独立操作专属设计工具。
Ho同时证实，团队使用了面向芯片设计微调的内部大语言模型，这类模型并未对外开放。他拒绝透露所用模型的详细信息，但补充道，Jalapeño团队与OpenAI研究团队展开了合作。Ho表示，虽然用于设计Jalapeño的部分特定模型没有公开，但项目目标是把本次研发获得的经验沉淀到公司商用大模型当中。“可以肯定地说，Astra以及后续模型，在芯片设计方面将会表现十分出色。”
AI在后端优化方面的作用相对有限，但这一情况或将改变
前文提到，OpenAI在Jalapeño项目中的大部分工作集中于芯片前端设计：涵盖从初始构思、编写RTL代码定义设计方案，到验证该方案物理落地后能否正常运行的一系列任务。而大部分后端设计工作，包括互连线布线、完成并验证时钟与功耗指标、向晶圆厂交付设计文件等，交由博通负责，由其推进芯片生产流程。
不过，这不代表OpenAI的工作流完全舍弃后端环节。Jalapeño团队配备了物理设计工程师，与博通的同行协作，针对芯片布局规划、布线等工作提供技术指导。在2026年IEEE Hot Chips 大会上，Ho与Leary公布了AI辅助物理设计优化带来的提升数据：相较于人工优化的基准方案，矩阵乘法单元的面积缩减10%。换言之，OpenAI称借助AI优化，可以在同样大小的硅片上集成更多电路（https://hc2026.hotchips.org/#clip=2whmy9evgf0g）。
博通采用自身内部工作流开展工作。博通团队无法使用OpenAI用于Jalapeño芯片设计的内部模型，但可以调用OpenAI对外公开的商用模型。
Verkor.io的Ravi Krishna认为，OpenAI在后端设计上采取的方案略显保守，他觉得这是由项目启动时间（2024年10月）造成的局限。他表示：“过去四五个月的模型能力已经取得长足进步。从2026年4月起，模型才真正开始更好地处理这类后端任务。”Verkor.io联合创始人Suresh Krishna也认同该观点，他说：“完全可以搭建一套智能体闭环流程，大幅加速设计流程的后端环节，不存在技术上的阻碍。”
Ho与Leary还暗示，相比于团队接下来的研发项目，设计Jalapeño所采用的这套工作流或许会显得有些传统。
Leary表示：“正如大家能够想到的，开发Jalapeño时我们追求尽可能快的推进速度。所以当时存在取舍：‘我们是花时间开展创新，还是采用过往经验验证可行的成熟方案？’”“到第二代芯片，我们获得一次重新规划的机会，可以统筹搭建所有我们想要的配套体系。”
Ho称，第二代芯片的工作流“在诸多环节都会引入AI技术”。他提到，在验证和物理设计环节，AI拥有更大的发挥空间。Leary补充，团队现已具备波形自动处理与查看工具。该工具可自动分析，定位与故障相关的芯片时钟信号，能够在硬件设计阶段提升调试效率。尽管预期会有这些改进，Ho与Leary明确表示，芯片设计无法实现完全自动化。Ho解释道：“我们并不是说任何人仅凭OpenAI代码平台Codex，就能直接打造顶尖前沿的AI/ML加速芯片。我们想表达的是，我们探索出了充分发挥Codex能力的特定方法，依靠小规模团队、短研发周期，产出高质量成果。”
