一个月为 M4 Mac Mini 造出 Linux GPU 驱动
前一篇博客：https://codyho.dev/blog/hypervisor-macbook-neo/
我们做了什么

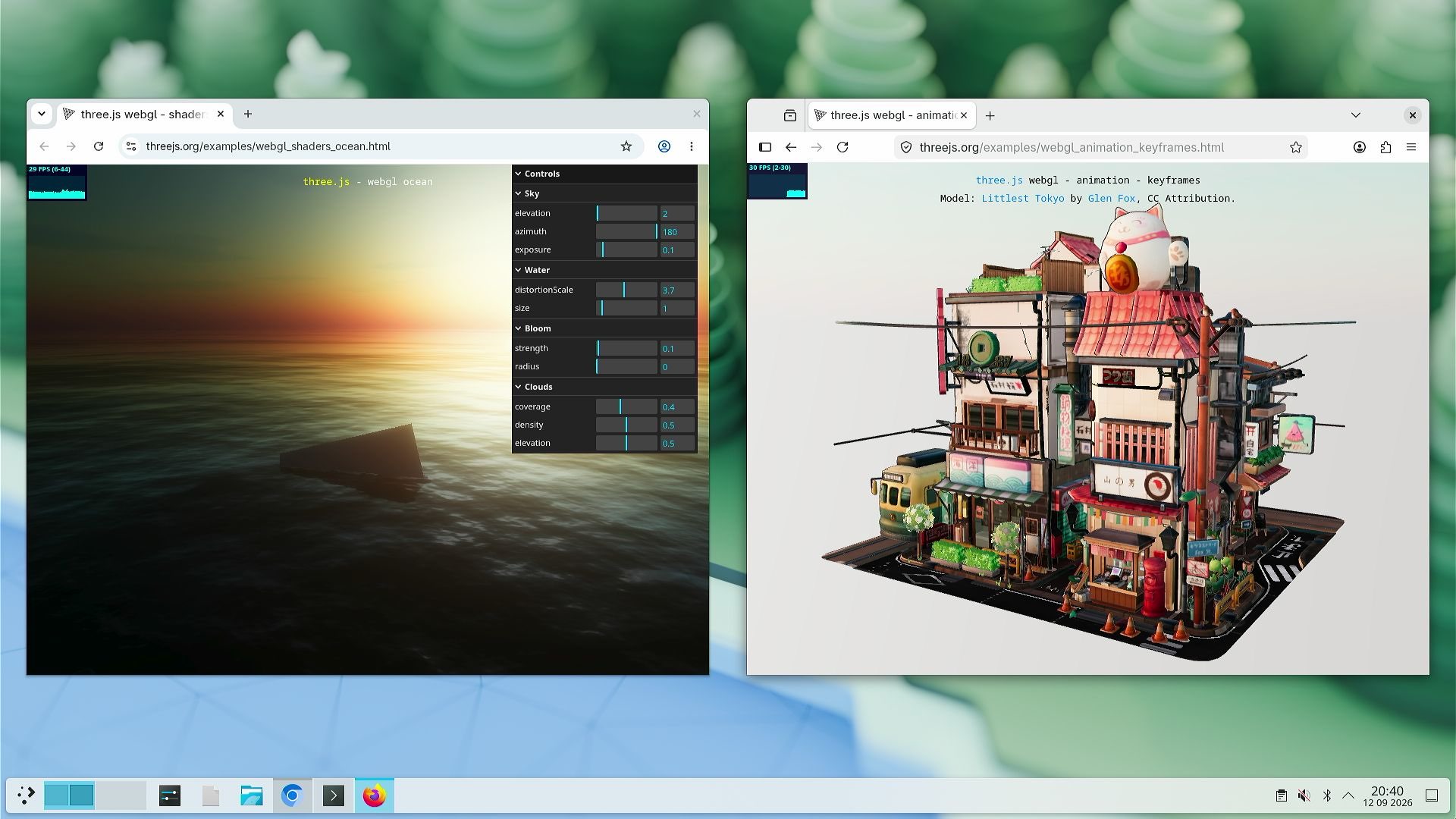

太长不看：Niklas 和我在一个月内，为 M4 Mac Mini 和 MacBook Neo 构建了一个完全符合 OpenGL ES 3.0 规范的 GPU 驱动，这一过程通常以年计。下图展示了在我们的驱动支持下，M4 Mac Mini 上运行的 Chrome 和 Firefox（WebGL 及合成器正常工作）：
最重要的是，该驱动速度快到足以让 Minecraft 达到 200fps：
构建此驱动涉及逆向工程 AGX（苹果对 GPU 的称呼）极其复杂的固件 ABI 和用户态组件。所有工作均采用成熟技术，以透明、可验证的洁净室方式完成。代码目前尚未准备好供最终用户使用，但我们希望尽快交付给最终用户。
我们是怎么做的
此前，我开发了一个虚拟机监控器（hypervisor）来逆向工程 macOS。现在的目标是将它用于做点实际有用的事，而编写 GPU 驱动再合适不过了。GPU 几乎是现代系统的必备组件，否则所有渲染都得依靠 CPU，那在速度上慢了好几个数量级，功耗也更高。我们的目标是为 M4 Mac Mini 和 MacBook Neo 实现符合规范的 OpenGL（以及即将到来的 Vulkan）驱动。
通常，构建 GPU 驱动是耗时数年的工程；我们的目标是在几天内完成。事实证明，“几天”过于乐观，但“几周”已经是巨大的飞跃。在这几周里，我们完成了：
- 仅通过实时探测，逆向工程了 M4、A18 Pro 以及（大部分）M5 的用户态，发现了苹果驱动未输出的、受硬件支持的特性和指令
- 构建了一个完全可用的用户态驱动，包括新的自定义 IR/着色器编译器、指令流构建器以及其他许多组件
- 利用之前构建的虚拟机监控器捕获的跟踪信息，从零开始逆向工程了完整的 AGX 固件 ABI
- 为该固件 ABI 实现了完整的 Linux 内核驱动
agx-re 仓库）。
这篇博文分为两部分：用户态和内核态。这也对应了所有现代 GPU 驱动的划分方式：内核负责与固件交互、分配缓冲区、管理调度，但缓冲区里装了什么、调度的是什么，内核一概不知。真正理解 GPU 如何工作、往缓冲区里填内容的，是用户态。
内核态

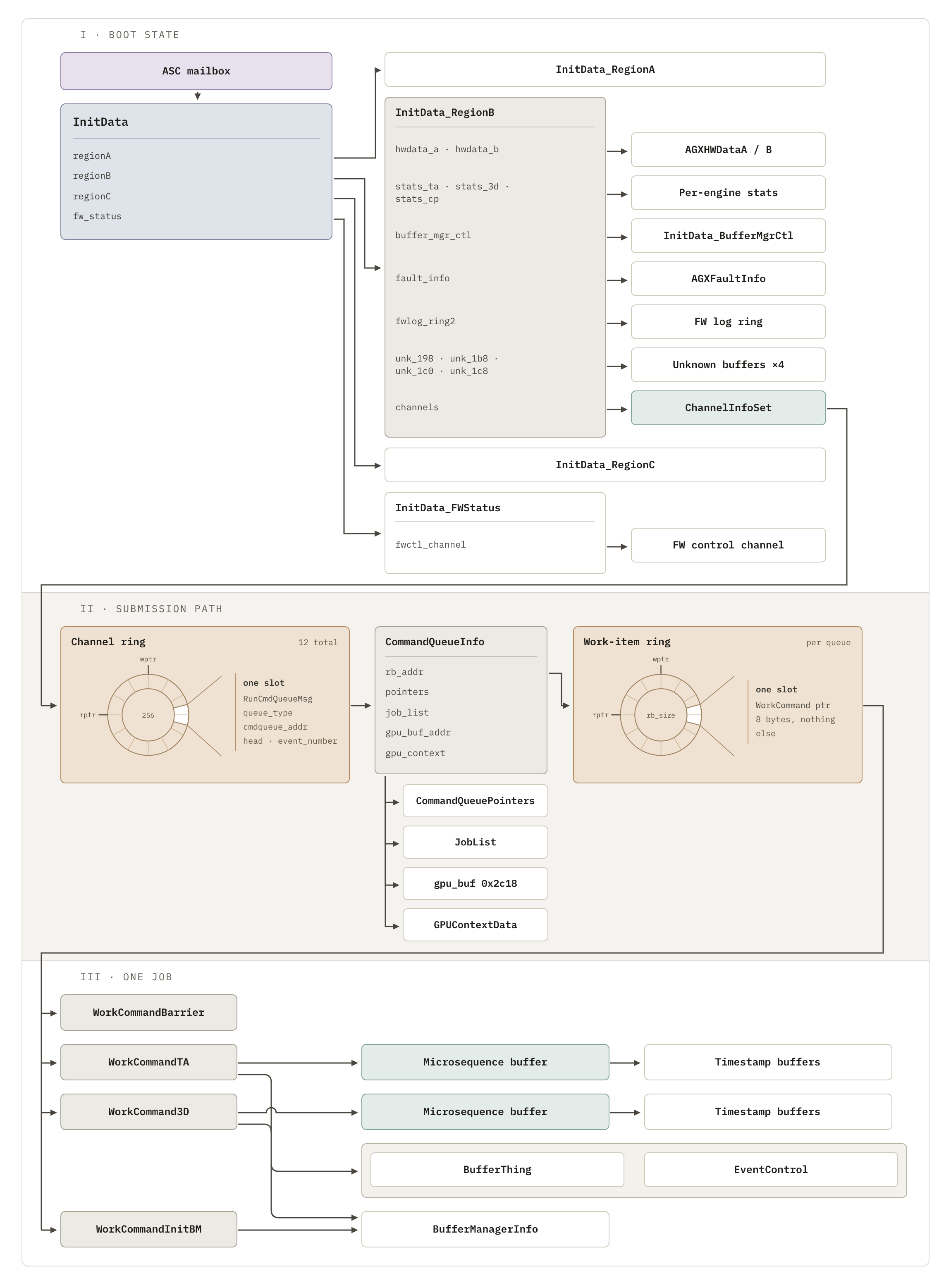

在 Apple Silicon 上，内核驱动并不直接与硬件打交道，而是与 GPU 固件通信——这个固件运行在一个叫 RTKit 的定制 RTOS 上。所以写内核驱动的第一步不是操作硬件，而是搞清楚固件的 ABI。 固件 ABI 是整个项目中最烦人的部分。Apple 没有走正路——设计一套接口清晰的合理 ABI——而是把一个普通的内核驱动拦腰砍成两半，一半塞进 AGX 称之为固件，另一半留在内核侧，两者通过内存中的共享结构体通信。很多结构体里，固件拥有的字段（我们绝不能修改、只能靠逆向工程摸清）和主机控制的字段交错混杂在一起。想知道这套 ABI 有多复杂，看看 M1/M2 上的共享内存树就明白了：

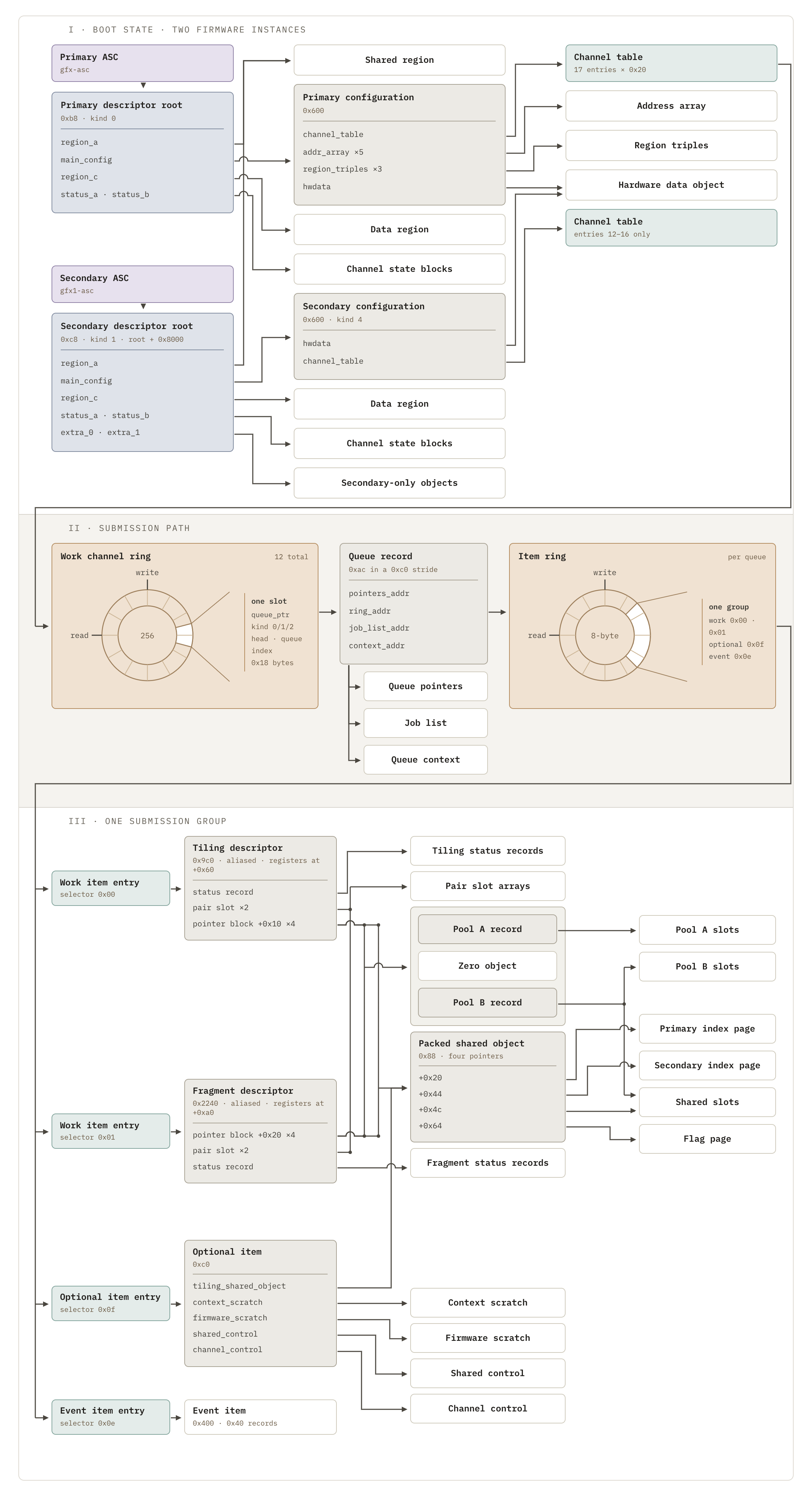

苹果，你们疯了吧。 看看 A18 的结构体数量是原来的 1.5 倍，指针数量翻倍，提交工作的流程也复杂多了。
- 结构体数量 1.5 倍
- 指针数量翻倍
- 工作提交流程大幅复杂化
RE（逆向工程）过程中还有无数摩擦点 2。我手头虽然有固件 ABI 的相关文档，但内容极不完整，说实话也没太大参考价值 3。
我的方法很简单，沿用了成功逆向 M1/M2 机型的思路：先观察 macOS 做了什么，复现它，然后利用 hypervisor 尝试自己完成同样的操作。
当向 LLM 描述这个思路时，它对“replay”（重放）执行得过于字面化：第一步，它等待首个固件可见事件（即 “kicks”），然后 保存了整个 GPU 内存状态的一份副本。重启后，它直接将保存的内存状态复制回 host 内存，执行 kick 操作，观察输出页面的变化。接着，它会在代码中重建这些对象，跟踪所有指针并解析内容。随着实验不断进行，Codex 逐步减少复制的页面数量，直到完全去掉重放状态，所有对象都改为从源码构建。4 令人惊讶的是，我发现 Codex 对“何时需要进一步探查硬件”与“何时直接运行 hypervisor 自行捕获状态”的判断颇具品味。
有三个主要问题，根源都在于我们无法干净地捕获 host 端的工作数据：
第一个问题是 在 GPU 固件启动后才提交的渲染工作。我们可以在固件启动前预置工作，启动 GPU 后这些工作能按预期完成；但一旦固件启动，后续提交的工作会被 ACK 并直接 retire，却不会真正执行任何操作。固件启动后，捕获状态变得困难得多，因为一切都变成动态的，固件成为一个无法轻易重放的状态对象。
我不得不在这个阶段介入，检查 Codex 的执行过程。事实证明，它正在尝试回放 AGX 生命周期很后期的一个捕获记录，那时已经发生了许多前序事件。当我告诉它选择 AGX 生命周期中更早得多的一个捕获——即固件启动后的第一个捕获时，Codex 几乎立刻发现了问题（它漏掉了一个字节的描述符）。这花了好几天。
第二个、也是唯一主要的阻塞性问题在于计算（compute）。大体上说，AGX 支持两种类型的工作负载：计算和渲染。在常规 GUI 路径中，计算任务只有在执行了大量渲染任务之后才会被调度。因此，获取一个干净的纯计算工作负载的捕获记录花了很长时间；当 Codex 最终做到了时，那个捕获文件高达 336 MB，根本无法回放（它尝试了很长时间）。它还试图通过查看捕获记录来手动构建对象，在这一上花了一个多星期，但最终未能成功。其中有太多无用信息需要筛选。我自己这边的失误也加剧了这一问题——在让渲染跑通之后，我以为提交计算任务会更简单（固件的计算 ABI 确实更简单，所以我这点对了），但我失去了谦逊，以为这只是小菜一碟，只需几个小时就能搞定。结果我没有为 LLM 正确搭建好任务脚手架。
实际上，解决方案是在另一个 Codex 会话中给我的。核心要点如下：
- 通过以单用户模式启动来禁用 GUI；这意味着不会执行任何渲染工作。
- 安装一个 LaunchDaemon，在 Metal（Apple 的专有图形框架）可用的最早时刻运行。
- 运行一个我们提供的小型 Metal 程序。
- 捕获并回放这个小型的、纯计算的跟踪记录。
跟踪记录成功捕获。几小时内，Codex 就完成了拆解；几天之内，Codex 让计算功能正常工作了。至于为什么原来的计算代码库不起作用……Codex 也说不清。能用的那个版本和坏掉的那个版本看起来非常相似。
事后来看，这应该从一开始就采用的策略——尽可能小的捕获，并在单用户模式下运行，以免干扰结果。我从中吸取教训，应对最后一个问题：
部分渲染是整个过程中最难搞清楚的问题之一。当 Tiled Vertex Buffer（TVB）空间不足以存下当前几何体时（也就是三角形实在太多画不完），就会触发它。这时驱动有两种应对方式，且都必须支持：要么扩大 TVB，要么执行部分渲染——先渲染一部分几何体，然后重新加载缓冲区装入剩余的三角形，再完成这次部分渲染。事实证明，部分渲染极其麻烦，比其他所有工作都难缠，因为它本质上等于要给 GPU 驱动加上“保存进度、恢复执行”的能力。
之前摸索出的工作流在这里派上了大用场。Codex 先重放了一次部分渲染的事务，然后改造我们的 Metal shader 让它主动触发多次部分渲染（方法很简单：往同一个 tile 里塞几千个三角形，直到触发为止），接着学会了如何重放这些事务。一旦 Codex 成功完成一次重放，学会自己实现就只是时间问题了。
构建内核驱动
从 Python 原型驱动升级为功能完整的 Linux 驱动花了三天，其中一天几乎全浪费了——Codex 不知出于什么我至今没弄明白的原因，居然先去啃最难的部分渲染，而不是先做最简单的 compute。我让它先把 compute 做完之后，一切就顺利了。
整体流程大致如下：
- 按照完全相同的模式用 Rust 重写现有的
drm-shim，得到一个同步的 Rust 驱动。 - 把前端改写成异步的；实际的 GPU 提交仍然保持同步。
- 把 GPU 提交重构为异步，不再轮询，而是监听固件事件，并通过 fence 把工作关联起来。
- 实现一些容易入手的优化，比如批量提交工作。
这些都是相当常规的工程工作，LLM 完全能够胜任。
唯一值得一提的是，Codex 会非常主动地利用 hypervisor 来调试代码为什么跑不通，包括抓取完整的地址空间并与已知正确的样本做对比。正是这种系统化的调试方式，让 Codex 成为目前我最喜欢的 coding agent。
User Space
A18 Pro 的用户空间与 M1/M2 大不相同：新的描述符格式、新的 ISA，以及一系列其他新特性。除了它是一个基于 tile 的延迟渲染器，专为运行 Metal 而设计外，它本质上就是一颗完全不同的 GPU。
好消息是，用户空间的逆向工程（RE）流程非常清晰。只需编写一个小型 Metal 程序，编译运行，观察变化，然后拆解分析，不断调整比特位直到弄清每个位的作用。如果你认为这听起来像是枯燥、重复且机械的工作，恰好是 LLM 擅长的领域——确实如此。
逆向工作分为两个阶段。第一阶段，我让 Claude 审视它能找到的所有 Metal 程序，尝试构建反汇编器、汇编器，并理解 GPU 驱动所需的其他描述符、命令流等格式。我让 Claude 枚举所有内容，包括 Linux 无法使用的特性（如曲面细分），以确保完整性。这一阶段取得了成功，但仅仅因为 Claude 能反汇编再重新汇编程序，并不意味着它懂得如何自行构建程序。在试图弥合这一差距时——即充分理解每条指令，以便真正能够编译任意自有程序——Claude 的表现糟糕透顶，几乎没有任何进展。
此时，Niklas 完成了 M4 Mac Mini 的 drm-shim，并加入了我，共同开展用户空间逆向的第二阶段。关于如何实际完成用户空间驱动，我们采取了两种不同的方法：
我的方法是优先进行硬件逆向，专注于弄懂硬件及所有指令的工作机制。随后编写规范（spec），让 LLM 进行实现，最终目标是达到完整的 OpenGL 和 Vulkan 合规性。这意味着我的 LLM 大部分时间用于编写硬件实验代码，而非实际实现 Mesa 代码。其核心理念是：一旦理解硬件，其余部分便迎刃而解。
Niklas 采取了另一种方法，我将其描述为“Mesa 优先”。本质上，他先构建 Mesa 框架，仅在需要构建特定功能时才进行逆向。他的时间分配在构建与测试 Mesa，以及执行逆向工程之间。
事实证明，Niklas 的进度比我要快得多，因为我的 Agent 经常为了追求完整性，把大量时间浪费在细枝末节的无关紧要的任务上。相比之下，他的 Agent 受到实际构建 Mesa 这一目标的约束，因此利用时间和资源的方式高效得多。他的速度远远超过我，以至于我最终只能试着去支持他的工作，专门研究那些他尚未弄明白的行为。
这是我注意到 Codex 的一个主要局限。我想到最贴切的词来形容它，就是“迂腐”——它始终极其详尽，这在某些场景下是巨大的优势，但在其他时候，它会陷入某些随机偏离主题的琐碎细节中，反而损害了整体目标。
在逆向工程过程中，我们发现了一些硬件支持但 Metal 不支持的行为。这是通过直接篡改不同指令的位，并基于已知存在的部分去推测可能存在的部分，从而发现的，就像 Alyssa Rosenzweig 在逆向 M1/M2 时所做的那样。这些行为包括：
- 原生的单指令 64 位加法
- 128 倍各向异性（Metal 上限为 16 倍）
- 矩阵单元的一种新模式
uniform_mov的 7 位立即数支持
Mesa 开发
在构建用户态图形栈时，有几个因素对我们非常有利。最显著的是，Khronos 兼容性测试套件（CTS）已经是一套详尽的测试集，我们的驱动必须通过它。换句话说，与 LLM 合作中最难、最敏感的部分——为它们提供好的测试用例以约束其行为——已经替我们完成了。

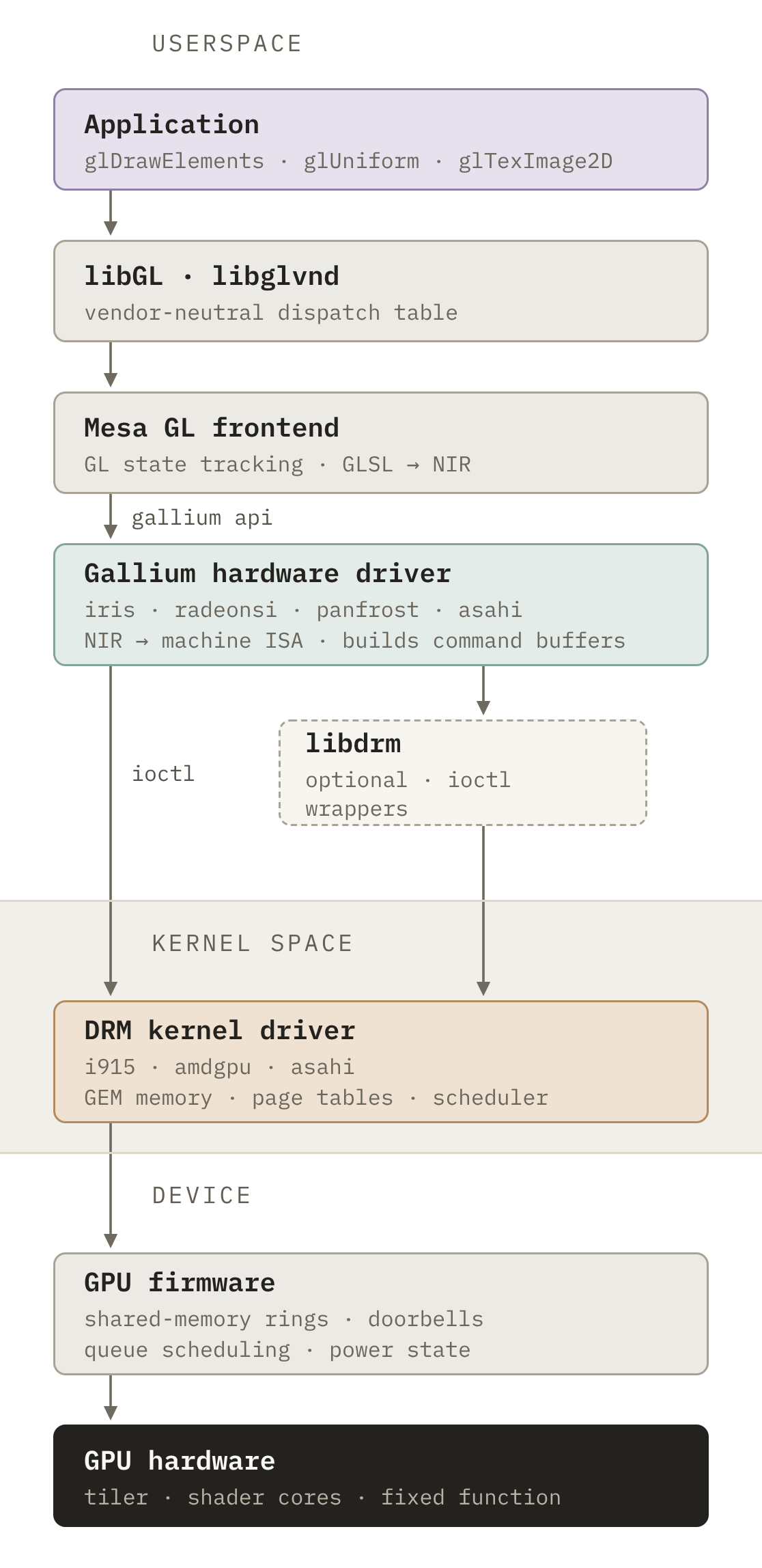

此外，Mesa 已有出色的抽象，极大简化了我们的工作。这是 Linux 上现代 OpenGL 栈的架构图：
我们要做的只是在 Gallium（Mesa 的内部 API）和 AGX 硬件语义之间进行转换。这一过程中最繁重的一环，是将 NIR（Mesa 的内部 IR，与 LLVM IR 非常相似）转换为 AGX 的专有 ISA。作为额外的好处，这个编译器将来可以复用于 Vulkan 驱动。

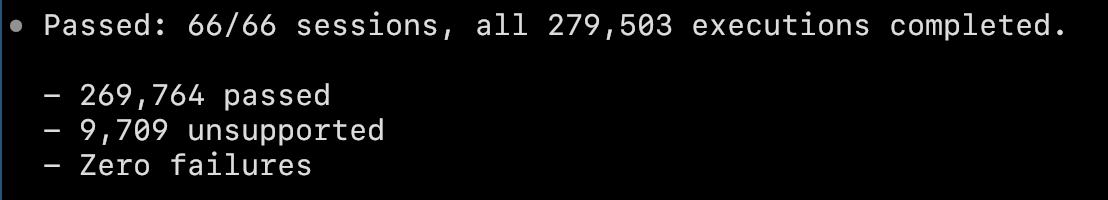

Niklas 能够缓慢地迭代 OpenGL 特性，边开发边逆向用户态代码，直到最终实现了 OpenGL ES 3.0 的完全兼容（未通过的测试属于可选扩展）：
整个过程里，我们受益于已有的 M1/M2 工作：虽然具体的硬件语义有所不同，但整体架构是相似的，很多关键的权衡和决策都已经有人替我们做好了。在做这个驱动的过程中，我越来越觉得 Alyssa Rosenzweig 和其他构建 M1/M2 驱动的人简直是魔法师——向他们致敬！
成果
Mesa：https://github.com/niklassheth/mesa
Linux 内核驱动：https://github.com/GravityLinux/linux/gravity-m4
用户态逆向文档（一堆 LLM 生成的糟粕，但能用）：Cody Niklas
待完成的工作
Vulkan 1.4、OpenGL 4.6、OpenGL ES 3.2、OpenCL 3.1、Direct3D 12（通过 Proton）以及光线追踪都在计划之内。我们希望这个驱动能达到世界顶级图形驱动的水准。
此外，Niklas 和我想把这一切提交到上游，但目前还有不少障碍。我们使用的是未经修改的 Asahi UAPI，所以向 Mesa 上游提交不存在政策问题，但仍需要大量测试、人工审查，并重构为可评审的 PR。而且可以预见会有不少质疑——这大概是史上第一个完全由 LLM 编写的 GPU 驱动，我们的代码会被用比人写代码更高的标准来审视。我们准备好了迎接这些挑战，但它们主要是人和非技术层面的，LLM 帮不上忙。
Linux 内核驱动的问题更大，因为 M1/M2 驱动本身还没进上游，而我们实际上也没有能力推动这件事。我们认为最好的做法是等那个驱动先进入上游，然后再在 M1/M2 上游化之后提交我们的驱动（当然前提是完成所有必要的重构、审查、拆分等等）。遗憾的是，这可能需要一段时间。
什么时候能用上？
稍安勿躁，年轻人。我们期待尽快把代码交到你手上，而且等待时间可能比你想象的短得多。毕竟，苹果掉下来不会离树太远。
加入我们
如果你对参与此事感兴趣，欢迎加入我们的 Discord 服务器。不妨过来聊聊想法、闲聊或单纯挂个机！
补充：真的吗，Sam？
内核逆向工程任务中，我使用了 Codex 搭配 GPT-5.6 Sol（GPT-6 Astra 发布后便切换至后者）。遇到的最大问题在于过分的网络安全限制（我并未注册可信访问权限）。

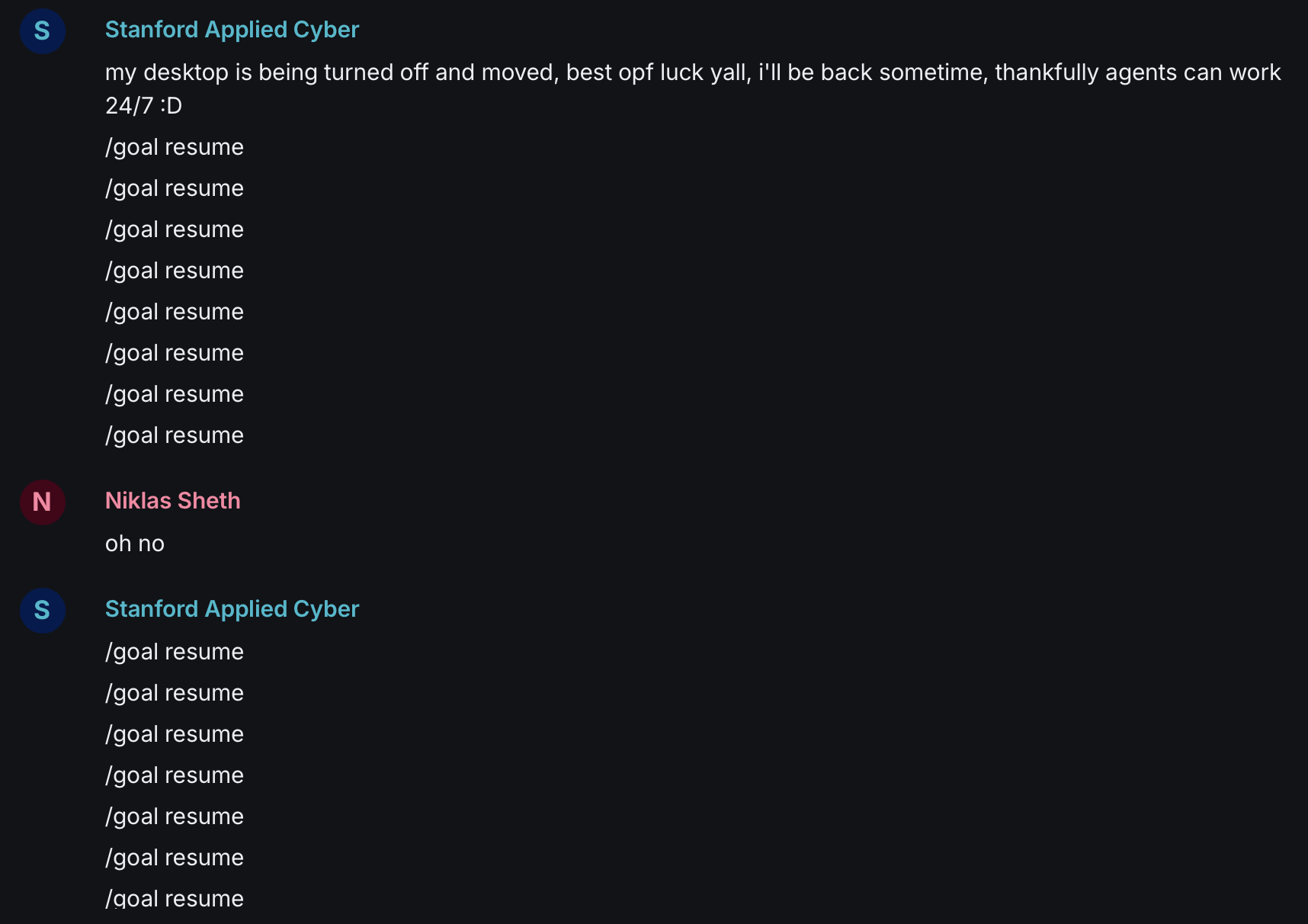

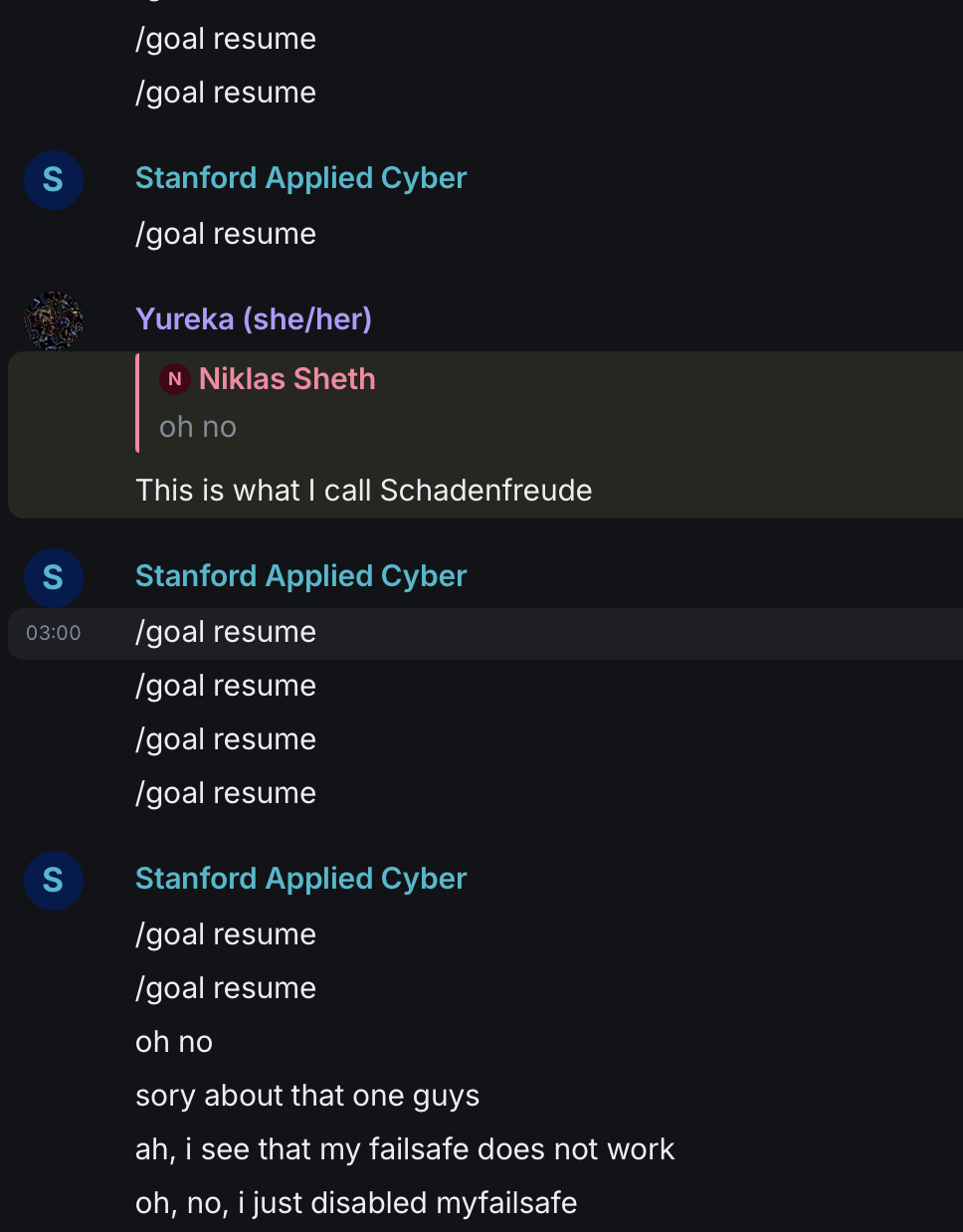

99% 的情况下，只需简单的 /goal resume 或“继续”指令就能让 LLM 继续执行（这也侧面印证了限制确实过于严苛），但这些中断仍打乱了我的自动化工作流程。我编写了一个最快、最笨但最有效的解决方案：一个守护进程，每分钟截屏一次，与上次的截图做 diff，若发现画面完全静止（即 Codex 已停止推进），便自动输入 /goal resume。我误让这个程序一直运行，结果它在几个群聊里疯狂刷屏：
话虽如此，GPT-6 Astra 和 GPT-5.6 Sol 的能力堪称疯狂，至今仍是固件 ABI 逆向工程领域性能最强的选手，因此这个小 hack 绝对物超所值。
补充：M4、A18 Pro 与 M5 对比
据我观察，M4 与 A18 Pro 的用户空间实现几乎完全一致，我找到的唯一差异是某个参数在 M4 上略大，这与它拥有更多核心相符。两者的固件 ABI 则差异显著：A18 Pro 配备第二个 RTKit 协处理器，使得整体更为复杂。就固件而言，A18 Pro 更贴近 M5 而非 M4。M5 的用户空间与 M4 有部分相似之处，其 ISA 基本上是超集，但某些部件完全不同，例如纹理描述符。M5 的用户空间已被部分逆向工程；其固件 ABI 已被完全逆向工程；一个原型 drm-shim 已构建并通过充分测试；我认为将该原型升级为完整的 Rust 驱动不会花太长时间。我的主要目标仍然是 M4 Mac Mini 和 MacBook Neo。
